11.3 Fraisage incliné dans le plan
incliné (logiciel-Option 2)
Fonction

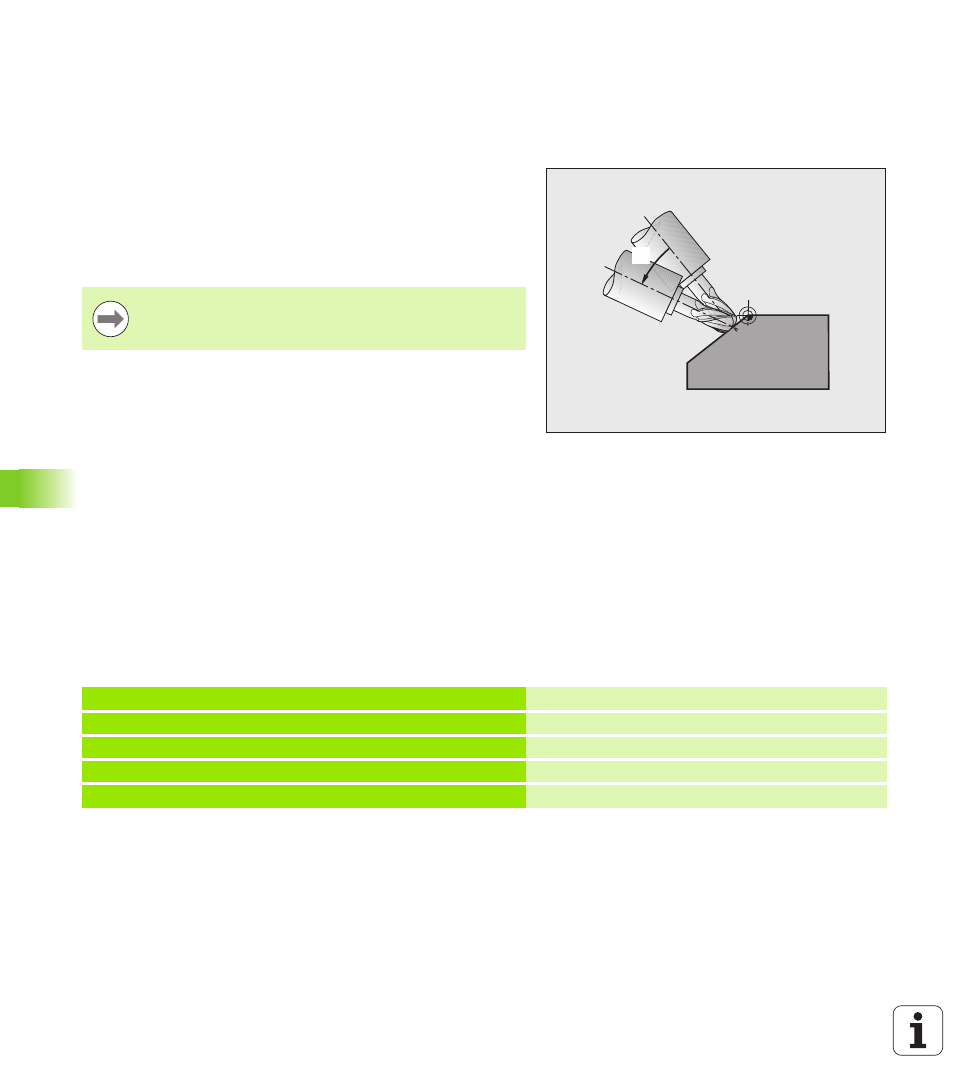

En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné avec TCPM dans un plan
d'usinage incliné. Pour cela, vous disposez de deux définitions
possibles :
Fraisage incliné par déplacement incrémental d'un axe rotatif
Fraisage incliné au moyen de vecteurs normaux
Fraisage incliné par déplacement incrémental
d'un axe rotatif
U
Dégager l'outil
U
Activer M128
U
Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U
Au moyen d'une séquence linéaire, déplacer en incrémental l'axe
d'inclinaison désiré dans l'axe correspondant
Exemple de séquences CN :
IB
Le fraisage incliné avec TCPM dans le plan incliné ne peut
être réalisé qu'en utilisant des fraises à bout
hémisphérique.
...
12 L Z+50 R0 FMAX M128
Positionnement à hauteur de sécurité, activer M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000
Définir la fonction PLANE et l'activer
14 L IB-17 F1000
Régler l'angle d'inclinaison
...
Définir l'usinage dans le plan incliné
