HEIDENHAIN TNC 620 389
12.8 Initialiser le point de référ
e
nce a
v
e
c le palpeur 3D (Option logiciel T
ouc
h
pr
obe functions)
12.8 Initialiser le point de référence
avec le palpeur 3D (Option
logiciel Touch probe functions)
Tableau récapitulatif
Vous sélectionnez les fonctions destinées à initialiser le point de
référence de la pièce dégauchie avec les softkeys suivantes :

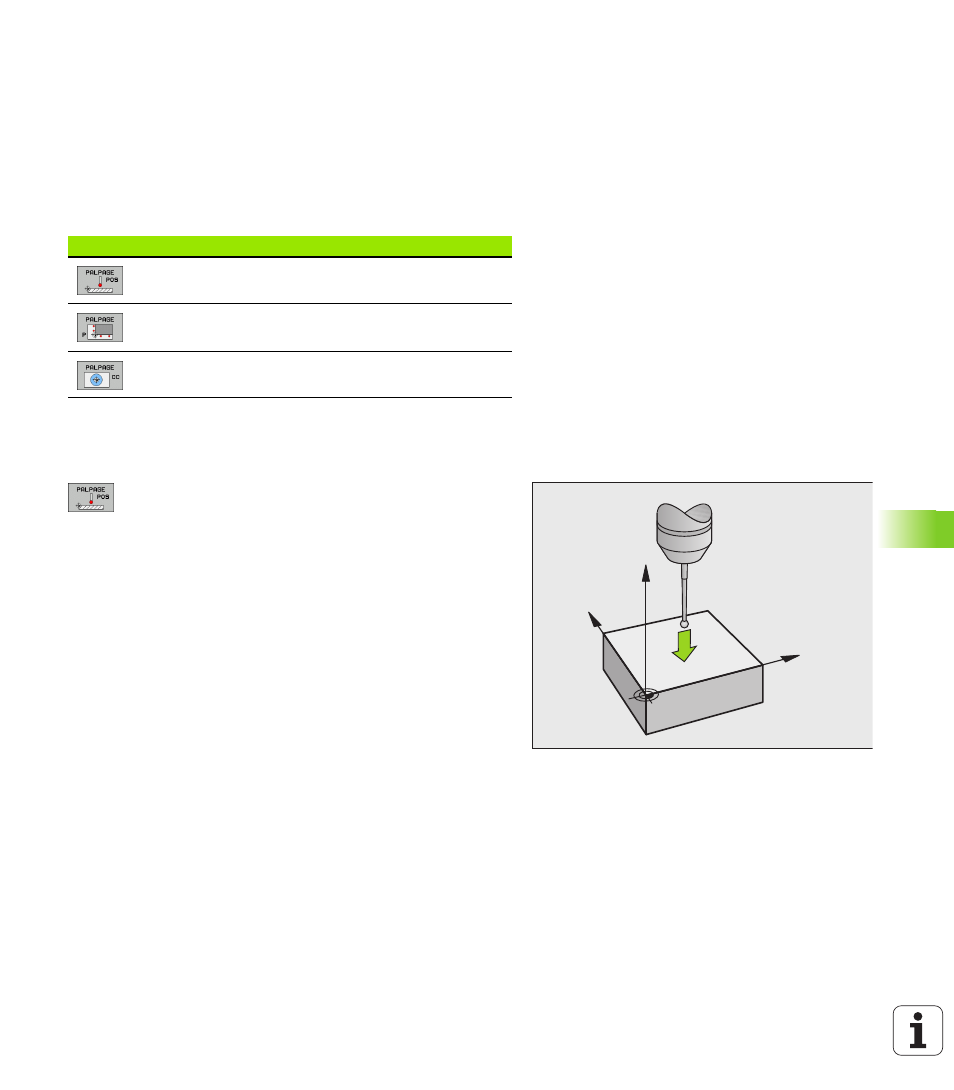

Initialiser le point de référence d'un axe
quelconque
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps le sens de palpage et
l'axe dont le point de référence doit être initialisé, p.
ex. palpage de Z dans le sens Z– : sélectionner par
softkey
U Palpage : appuyer sur la touche START externe
U Point de référence : Introduire la coordonnée
nominale, valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans un tableau de points
zéro”, page 382
U Terminer la fonction de palpage : appuyer sur la
softkey END
Softkey Fonction Page
Initialiser le point de référence d'un
axe quelconque avec Page 389
Initialisation d'un coin comme point de
référence Page 390
Initialisation du centre de cercle
comme point de référence Page 391
Y
X
Z
