HEIDENHAIN TNC 620 185
6.5 Cont
our
n
ag
es – Coor
données polair
es

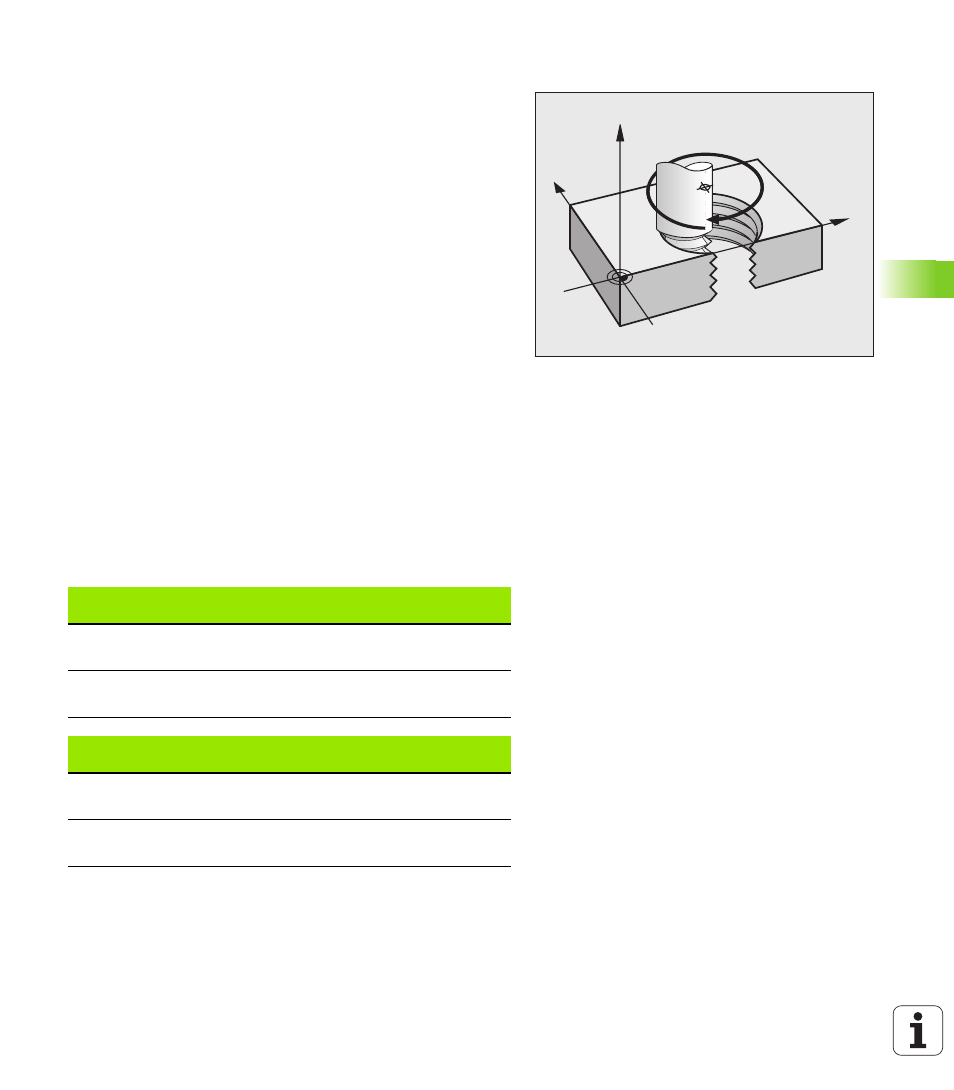

Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la combinaison d'une trajectoire
circulaire et d'un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu’en coordonnées polaires.
Application
„ Filetage intérieur et extérieur de grands diamètres
„ Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale de
l’angle total parcouru par l’outil sur la trajectoire hélicoïdale ainsi que
de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a :
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre la direction de l’usinage, sens de
rotation et correction de rayon pour certaines formes de trajectoires.
Y
X
Z
CC
Nb de filets n Longueur du filetage + dépassement en
début et fin de filetage
Hauteur totale h Pas du filet P x nombre de filets n
Angle total
incrémental IPA Nombre de filets x 360° + angle pour
début du filet + angle pour dépassement du
filet
Coordonnée initiale Z Pas du filet P x n rotations + (dépassement
en début de filet)
Filetage
intérieur Direction
d'usinage Sens de
rotation Correction
rayon
à droite
à gauche Z+
Z+ DR+
DR– RL
RR
à droite
à gauche Z–
Z– DR–
DR+
RR
RL
Filetage
extérieur
à droite
à gauche Z+
Z+ DR+
DR– RR
RL
à droite
à gauche Z–
Z– DR–
DR+ RL
RR
