9.4 Fonctions auxiliaires pour le
comportement de contournage

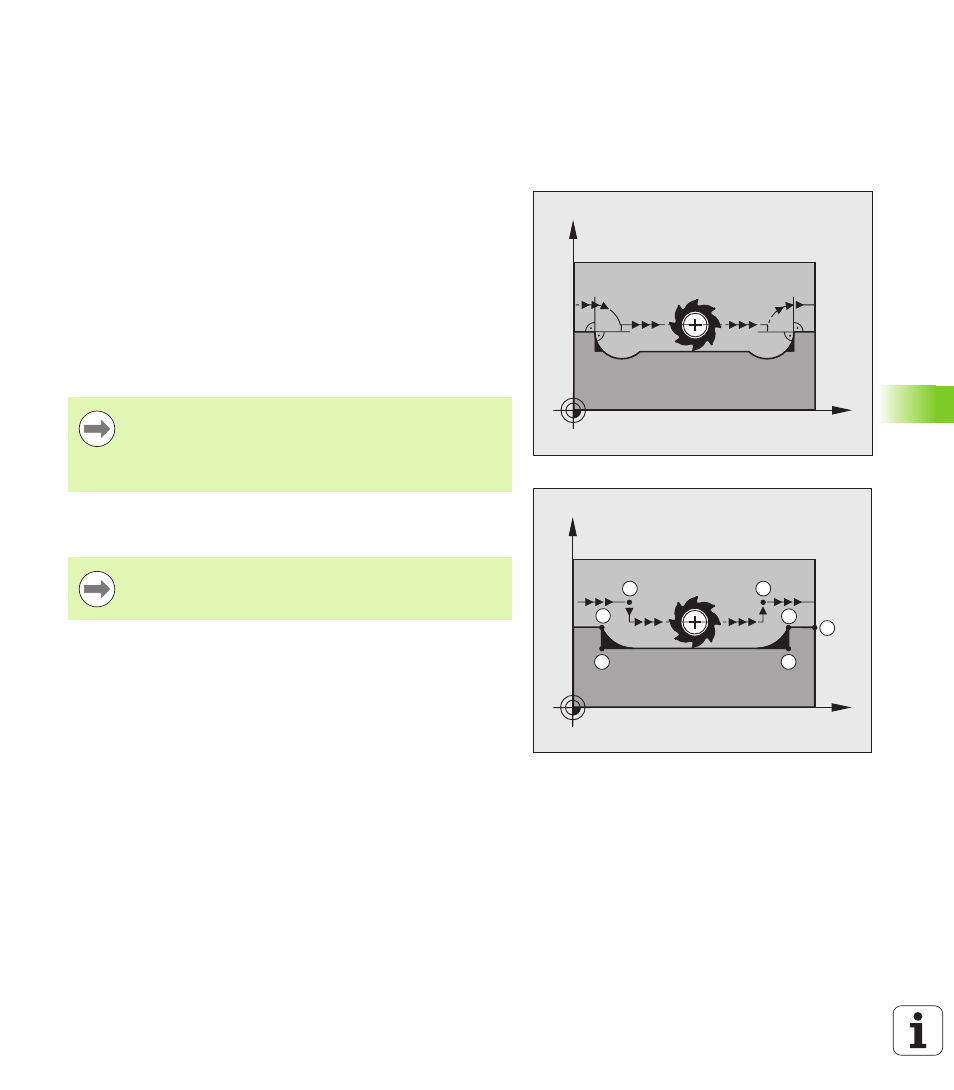

Usinage de petits éléments de contour: M97
Comportement standard
Dans un angle externe, la TNC insère un cercle de transition. En
présence de très petits éléments, l'outil risquerait alors
d'endommager le contour.
Dans ce cas là, la TNC interrompt l'exécution du programme et délivre
le message d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection des éléments du contour –
comme avec les angles rentrants– et déplace l'outil à ce point.
Programmez M97 dans la séquence de déplacement au point de
l'angle.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
X
Y
X
Y
S
16
17
15 14
13
S
Au lieu de M97, nous vous conseillons d'utiliser la fonction
plus performante M120 LA (voir „Anticipation de contour
avec correction de rayon d'outil (LOOK AHEAD): M120
(Option de logiciel Miscellaneous functions)” à la page
308)!
L'angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l'aide d'un outil plus petit.
