158 Programmation : Programmer les contours
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e

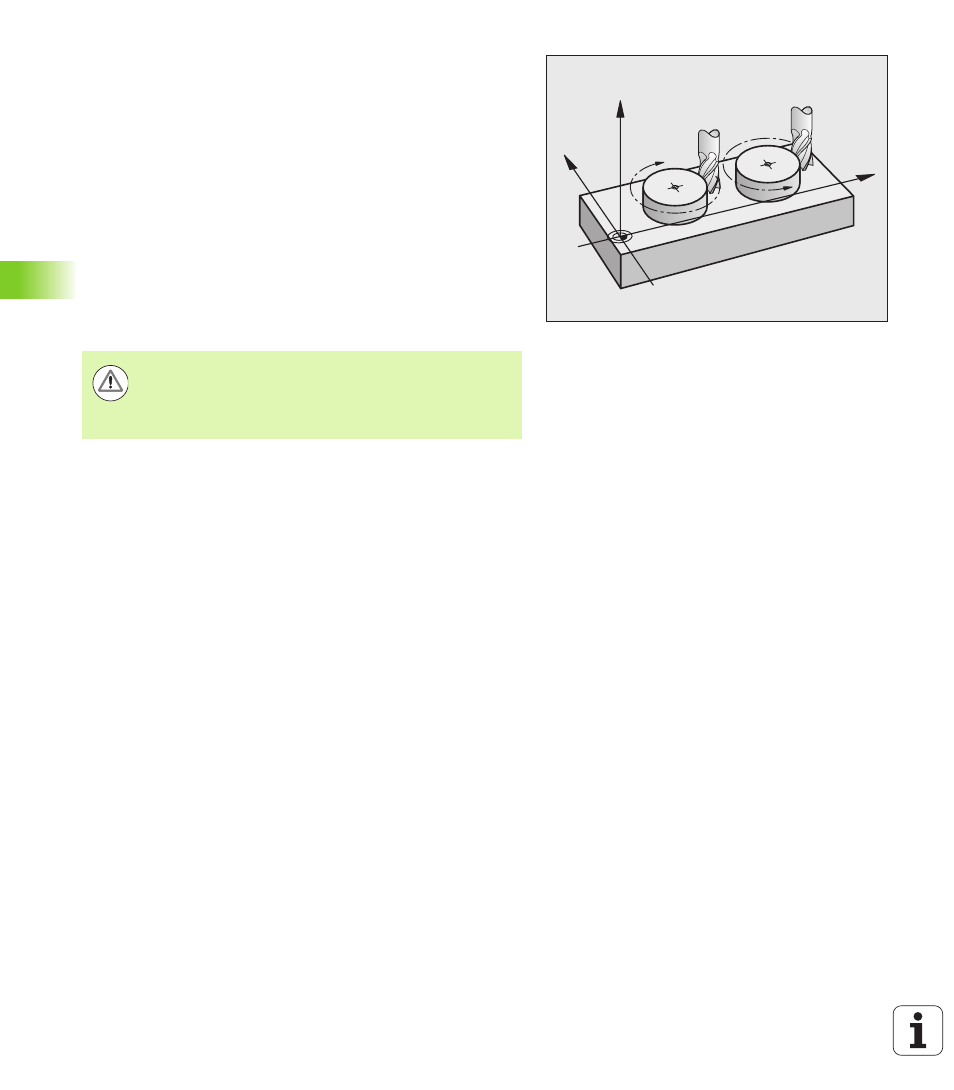

Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement tangentiel à
d'autres éléments du contour, introduisez le sens de rotation de la
manière suivante :
Rotation sens horaire : DR-
Rotation sens anti-horaire : DR+
Correction de rayon
La correction de rayon doit être programmée dans la séquence qui
aborde le premier élément du contour. Une correction de rayon ne doit
pas être programmée dans une séquence de trajectoire circulaire.
Programmez la correction dans une séquence linéaire précédente (voir
„Contournages - Coordonnées cartésiennes”, page 168) ou dans une
séquence d'approche (séq. APPR, voir „Approche et sortie du
contour”, page 160).
Prépositionnement
CC
CC
DR–
DR+
X
Z
Y
Attention, risque de collision!
Au début d’un programme d’usinage, prépositionnez
l’outil pour éviter que l’outil et la pièce ne soient
endommagés.
