40
Premier pas avec la TNC 620
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

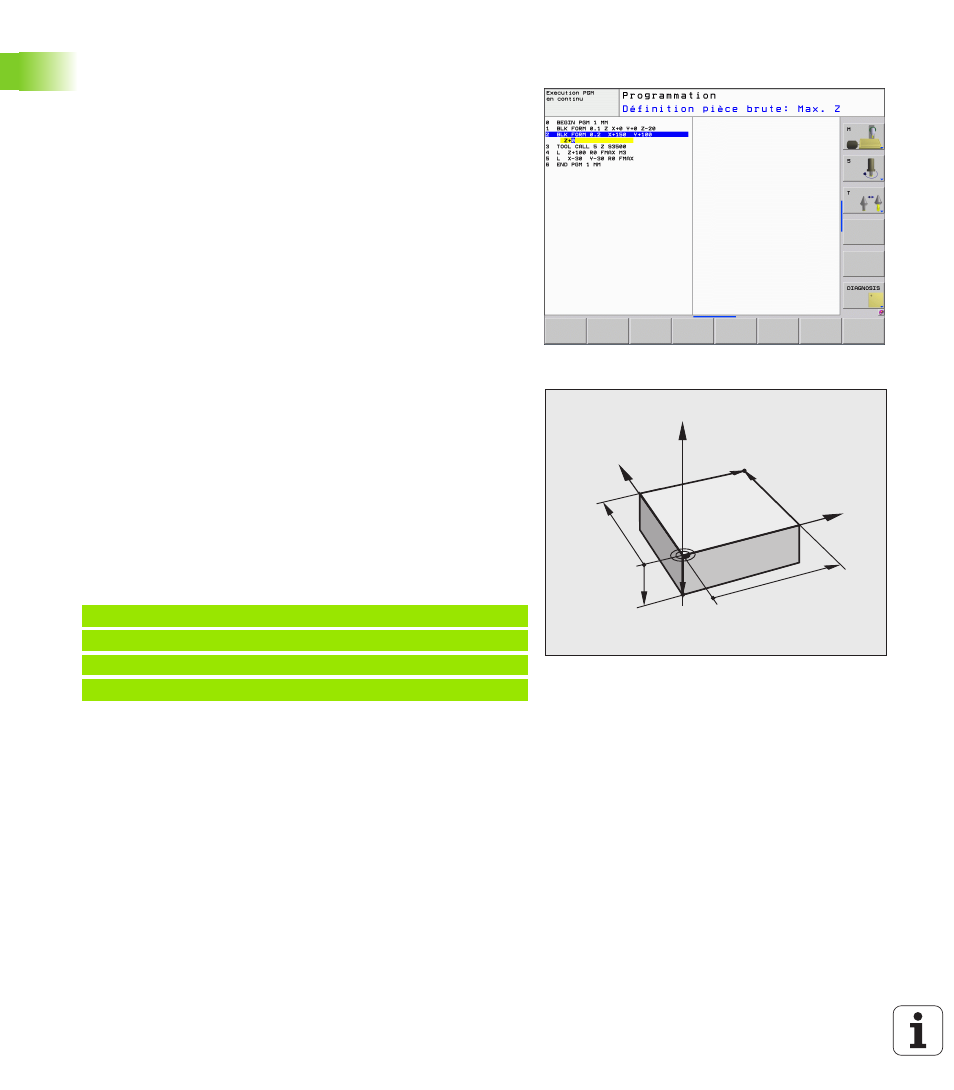

Définir une pièce brute
Lorsqu'un nouveau programme a été ouvert, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. La
pièce brute est toujours un parallélépipède rectangle défini par les
points MIN et MAX qui se référent au point de référence sélectionné.
Lorsqu'un nouveau programme a été ouvert, la TNC démarre
automatiquement la définition de la pièce brute et en demande les
caractéristiques nécessaires :
U
Plan d'usinage dans le graphique : XY?
: Introduire l'axe actif de
la broche. Z est défini par défaut, valider avec la touche ENT
U
Définition du brut : X Minimum
: Introduire la plus petite
coordonnée X du brut par rapport au point de référence, par ex. 0 et
confirmer avec la touche ENT
U
Définition du brut : Y Minimum
: Introduire la plus petite
coordonnée Y du brut par rapport au point de référence, par ex. 0 et
confirmer avec la touche ENT
U
Définition du brut : Z Minimum
: Introduire la plus petite
coordonnée Z du brut par rapport au point de référence, par ex. -40
et confirmer avec la touche ENT
U
Définition du brut : X Maximum
: Introduire la plus grande
coordonnée X du brut par rapport au point de référence, par ex. 100
et confirmer avec la touche ENT
U
Définition du brut : Y Maximum
: Introduire la plus grande
coordonnée Y du brut par rapport au point de référence, par ex. 100
et confirmer avec la touche ENT
U
Définition du brut : Z Maximum
: Introduire la plus grande
coordonnée Z du brut par rapport au point de référence, par ex. 0 et
confirmer avec la touche ENT La TNC interrompt le dialogue
Exemple de séquences CN
Informations détaillées à ce sujet
Définir la pièce brute : (voir page 82)
Y
X
Z
MAX
MIN
-40
100
100
0
0
0 BEGIN PGM NOUV MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUV MM
