522 Mode manuel et réglages
14.8 Initialisation du point d'or
igine a
v
e
c palpeur
Déterminer l’angle entre l’axe de référence angulaire et une face
de la pièce
 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
 Angle de rotation: noter l'angle de rotation affiché si
vous souhaitez appliquer ultérieurement la rotation de
base précédente
 Exécuter la rotation de base avec le côté à comparer
(voir „Dégauchir la pièce avec un palpeur 3D” à la
page 508)
 Avec la softkey PALPAGE ROT, faire afficher comme
angle de rotation l'angle entre l'axe de référence
angulaire et la face de la pièce
 Annuler la rotation de base ou rétablir la rotation de
base d’origine
 Initialiser l'angle de rotation à la valeur notée

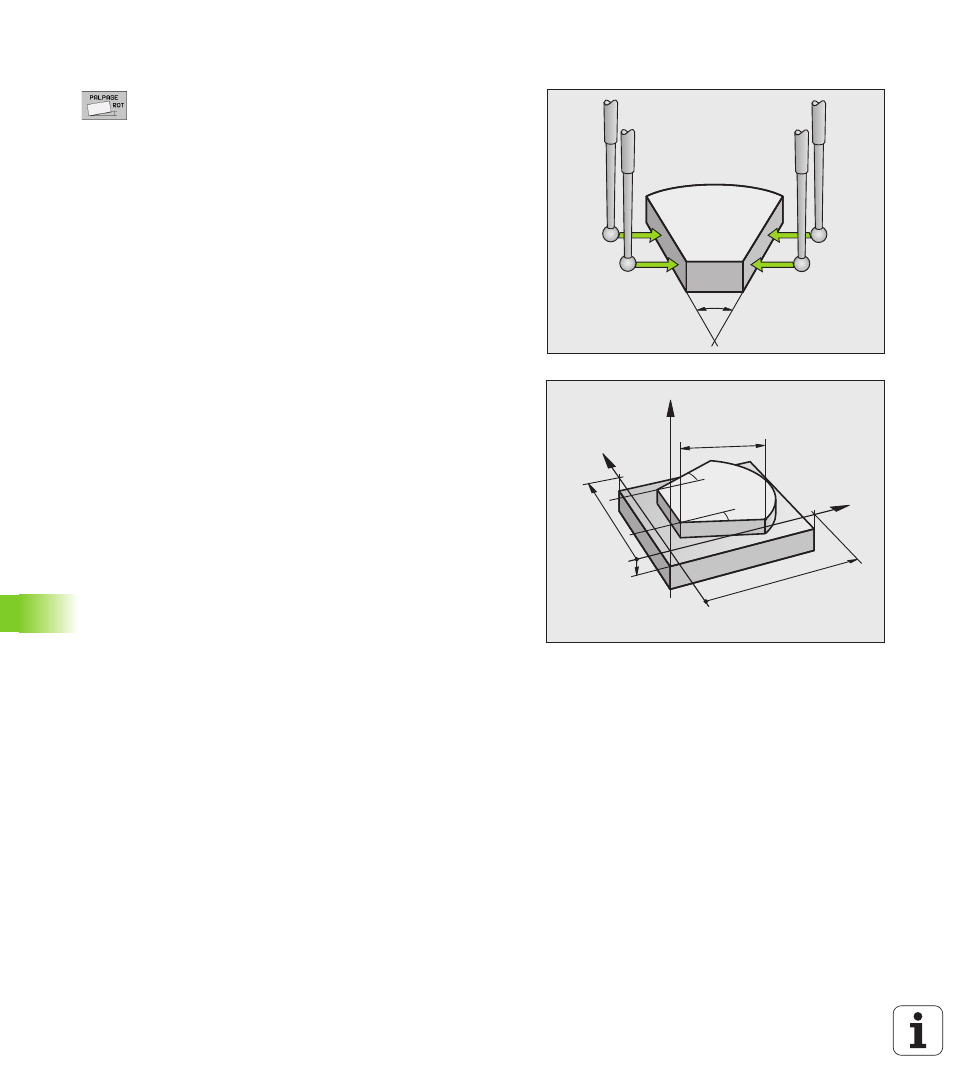

Déterminer l’angle entre deux faces de la pièce
 Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
 Angle de rotation: noter l’angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée précédemment
 Exécuter la rotation de base pour la première arête (voir „Dégauchir
la pièce avec un palpeur 3D” à la page 508)
 Palper également la deuxième arête, comme pour une rotation de
base. Ne pas mettre 0 pour l'angle de rotation!
 Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les faces de la pièce
 Annuler la rotation de base ou rétablir la rotation de base d’origine:
initialiser l'angle de rotation à la valeur notée
PA
–10
100
a?
a?
L?
X
Z
Y
100
