14.6 Etalonnag
e du palpeur
14.6 Etalonnage du palpeur
Introduction
Pour déterminer exactement le point de commutation réel d'un
palpeur 3D, vous devez l'étalonner. Sinon, la TNC n'est pas en mesure
de fournir des résultats de mesure précis.
Lors de l'étalonnage, la TNC calcule la longueur „effective“ de la tige
de palpage ainsi que le rayon „effectif“ de la bille de palpage. Pour
étalonner le palpeur 3D, fixez sur la table de la machine une bague de
réglage d'épaisseur et de diamètre intérieur connus.

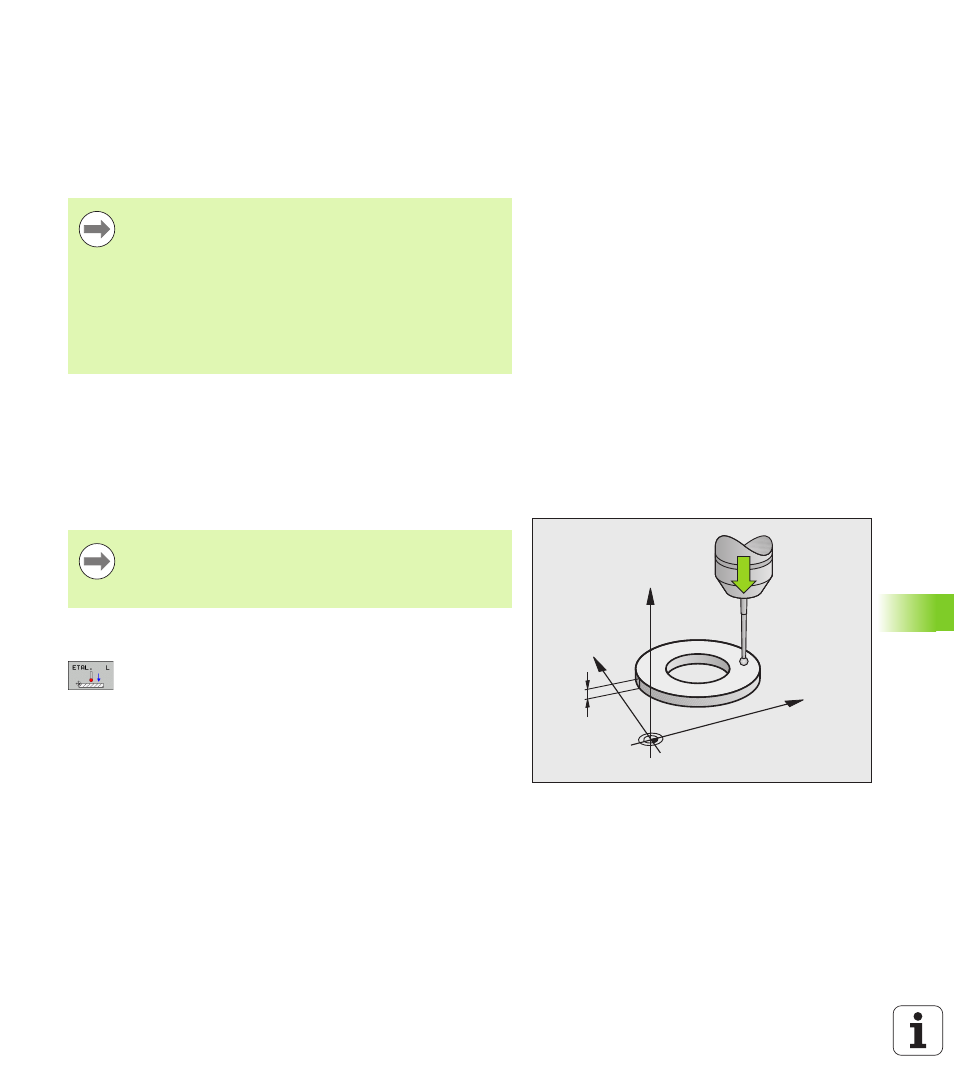

Etalonnage de la longueur effective
 Initialiser le point d'origine dans l'axe de broche de manière à avoir
pour la table de la machine: Z=0.
 Sélectionner la fonction d'étalonnage pour la longueur
du palpeur: appuyer sur la softkey FONCTIONS
PALPAGE et sur ETAL L. La TNC affiche une fenêtre
de menu comportant quatre champs de saisie
 Introduire l'axe d'outil (touche d'axe)
 Point d'origine: introduire la hauteur de la bague de
réglage
 Les sous-menus Rayon effectif bille et Longueur
effective ne requièrent pas d'introduction
 Déplacer le palpeur très près de la surface de la bague
de réglage
 Si nécessaire, modifier le sens du déplacement:
appuyer sur la softkey ou sur les touches fléchées
 Palper la face: appuyer sur la touche marche CN
Vous devez toujours étalonner le palpeur lors:
 de la mise en service
 d'une rupture de la tige de palpage
 du changement de la tige de palpage
 d'une modification de l'avance de palpage
 d'instabilités dues, par exemple, à un échauffement de
la machine
 d'une modification de l'axe d'outil actif
5
Y
X
Z
La longueur effective du palpeur se réfère toujours au
point d'origine de l'outil. En règle générale, le constructeur
de la machine initialise le point d'origine de l'outil sur le nez
de la broche.
