.3 Contrôle des éléments de
ser
rag
e (option logicielle DCM)
Modèles d'éléments de serrage
HEIDENHAIN propose divers éléments de serrage dans une
bibliothèque. En cas de besoin, contacter HEIDENHAIN (E-Mail-
Adresse: [email protected]) ou le constructeur de votre
machine.
Paramétrer les éléments de serrage:
FixtureWizard
L'outil FixtureWizard permet, à partir d'un modèle d'élément de
serrage, d'en créer un avec des dimensions exactes. HEIDENHAIN
propose des modèles d'éléments de serrage. Le cas échéant, des
modèles sont également fournis par le constructeur de votre machine.
 Appeler le gestionnaire d'éléments de serrage
 Lancer FixtureWizard: la TNC ouvre le menu de
paramétrage des modèles d'éléments de serrage
 Sélectionner le modèle d'élément de serrage: la TNC
ouvre la boîte de dialogue pour sélectionner un
modèle (fichiers avec l'extension CFT) La TNC affiche
une prévisualisation lorsque qu'un fichier CFT est en
surbrillance
 Avec la souris, sélectionner le modèle d'élément de
fixation que vous voulez paramétrer, validez avec la
touche Ouvrir
 Introduire tous les paramètres de l'élément de
serrage présents dans la fenêtre de gauche, déplacer
la surbrillance vers le champ suivant en utilisant les
touches fléchées. Lorsque les valeurs ont été
introduites, la TNC actualise la vue 3D de l'élément de

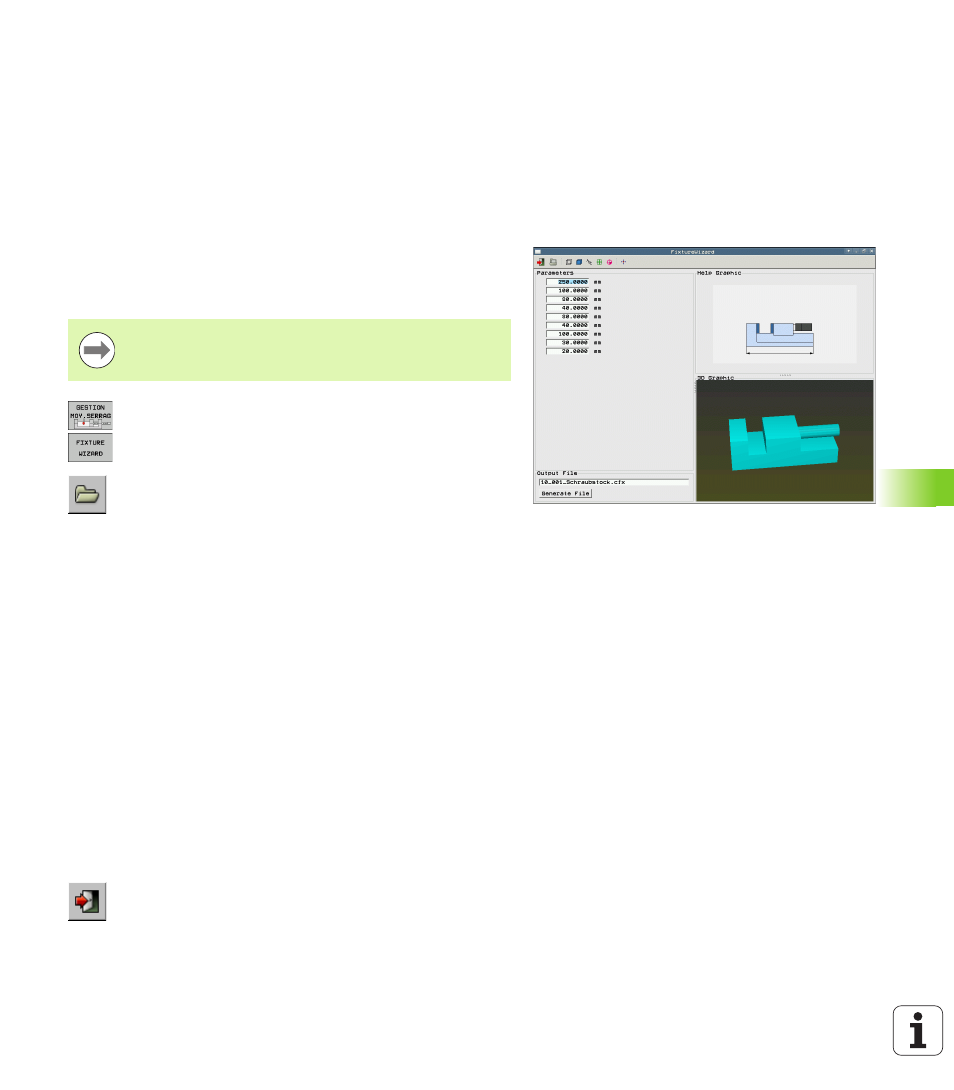

fixation dans la fenêtre en bas à droite. Si elle est
disponible, la TNC affiche dans le fenêtre en haut à
droite une figure d'aide qui représente
graphiquement les paramètres à introduire pour
l'élément de serrage.
 Introduire le nom de l'élément de serrage dans le
champ Fichier généré et valider avec le bouton
Générer fichier
. Il n'est pas nécessaire d'inscrire
l'extension du fichier (CFX pour les éléments de
serrage paramétrés)
 Fermer FixtureWizard
Avant de lancer FixtureWizard, vous devez avoir copié sur
la TNC le modèle d'élément de serrage à paramétrer!
