HEIDENHAIN iTNC 530 211
5.3 Cor
rection d'outil

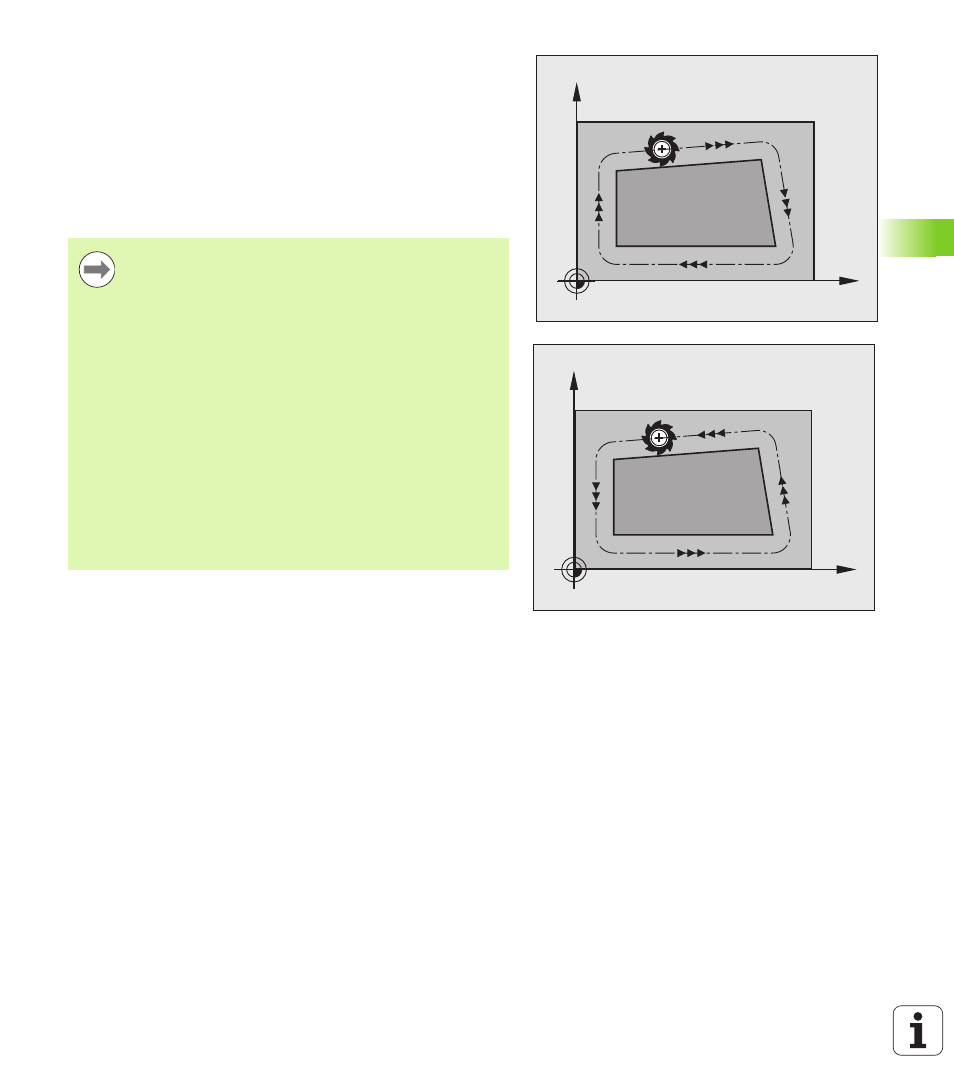

Contournages avec correction de rayon: G42 et G41
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long du
contour de la pièce. voir figures.
X
Y
G41
X
Y
G42
G43 L’outil se déplace à droite du contour dans le sens de
déplacement
G42 L’outil se déplace à gauche du contour dans le sens de
déplacement
Entre deux séquences de programme dont la correction
de rayon G43 et G42 change, au moins une séquence de
déplacement dans le plan d'usinage sans correction de
rayon (par conséquent avec G40) doit être programmée.
La TNC applique une correction de rayon à la fin de la
séquence dans laquelle vous avez programmé la
correction pour la première fois.
Vous pouvez activer la correction de rayon également
dans les axes auxiliaires du plan d'usinage. Programmez
également les axes auxiliaires dans chacune des
séquences suivantes, sinon la TNC applique à nouveau la
correction de rayon dans l'axe principal.
Lors de la première séquence avec correction de rayon
G42/G41
et lors de l'annulation avec G40, la TNC positionne
toujours l'outil perpendiculairement au point initial ou au
point final. Positionnez l'outil devant le premier point du
contour ou derrière le dernier point du contour de manière
à éviter que celui-ci ne soit endommagé.
