276 Programmation: sous-programmes et répétitions de parties de programme
8.6 Ex
emples de pr
ogr
a
mmation
8.6 Exemples de programmation

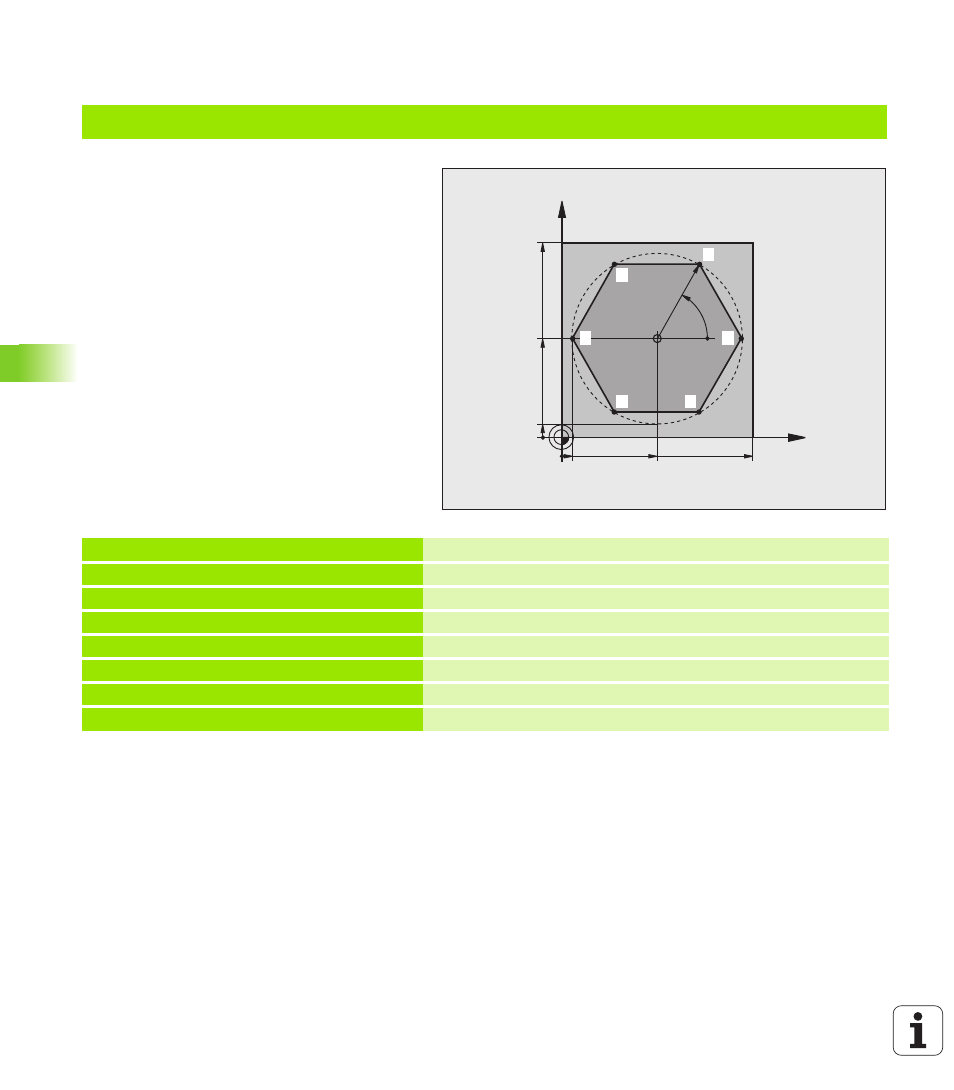

Exemple: fraisage d’un contour en plusieurs passes
Déroulement du programme
 Pré-positionner l'outil sur l’arête supérieure de la
pièce
 Introduire la passe en incrémental
 Fraisage de contour
 Répéter la passe et le fraisage du contour
%PGMREP G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 * Appel d'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 I+50 J+50 * Définir le pôle
N70 G10 R+60 H+180 * Pré-positionnement dans le plan d’usinage
N80 G01 Z+0 F1000 M3 * Préposition. sur la face supérieure de la pièce
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
