.3 Contrôle des éléments de
ser
rag
e (option logicielle DCM)
Vérifier la position du matériel de serrage
mesuré
Pour vérifier un élément de serrage mesuré, vous pouvez faire
générer un programme de test par la TNC. Vous devez exécuter le
programme de test en mode de fonctionnement Exécution de
programme. La TNC palpe les points de contrôle définis par le
fabricant de l'élément de serrage et les exploite. La commande affiche
à l'écran le résultat du contrôle sous la forme d'un fichier de protocole.

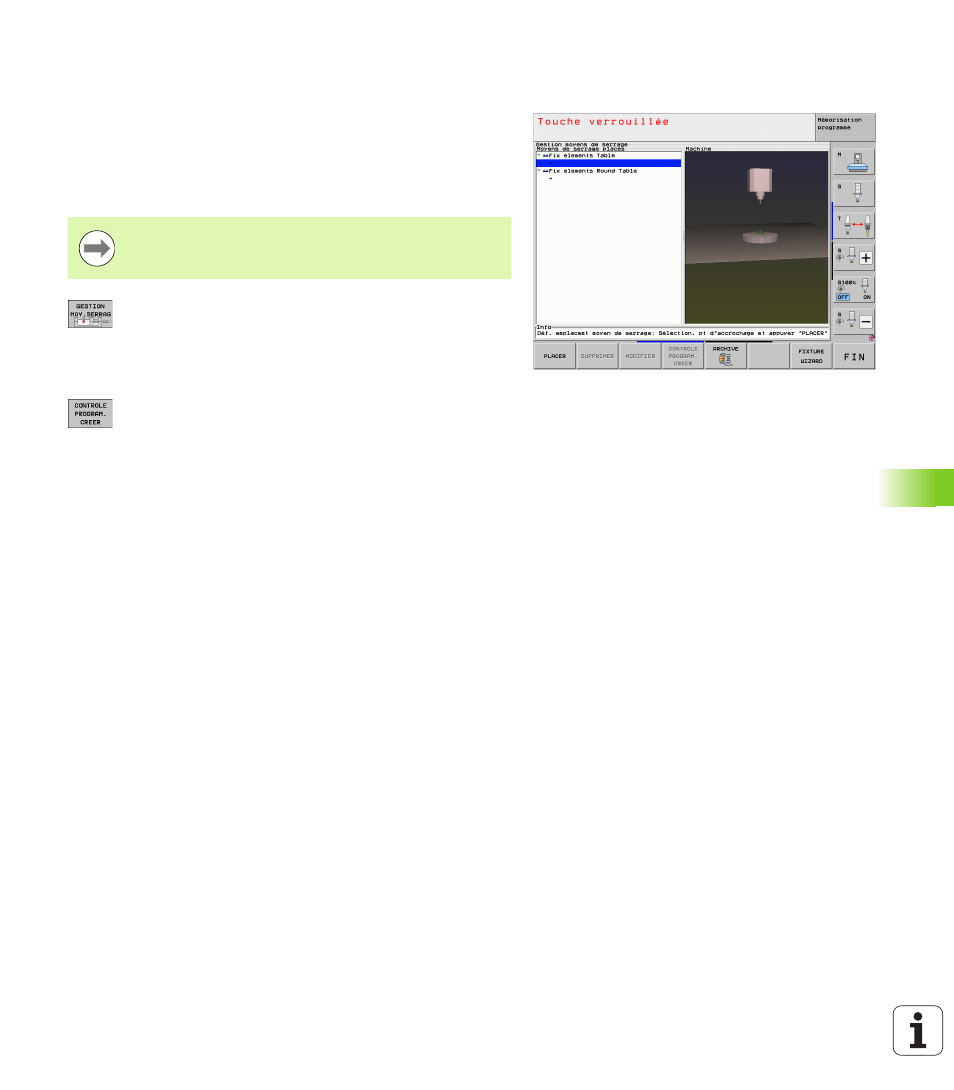

 Appeler le gestionnaire d'éléments de serrage
 Dans la fenêtre Moyens de serrage placés,
sélectionner avec la souris l'élément de fixation à
vérifier: dans la vue 3D, la TNC affiche dans une autre
couleur l'élément de serrage sélectionné
 Ouvrir la boîte de dialogue pour créer le programme de
test: la TNC ouvre la boîte de dialogue permettant
d'introduire les paramètres programme test
 Positionnement manuel : définir si vous voulez
positionner le palpeur manuellement ou
automatiquement entre les différents points de
contrôle:
1: Positionnement manuel; vous devez aborder
chaque point de mesure avec les touches de sens
des axes et valider l'opération de mesure avec
Start CN
0: Le programme de test s'exécute entièrement
automatiquement, après avoir prépositionné
manuellement le palpeur à la hauteur de sécurité
 Avance de mesure :
Avance du palpeur en mm/min pour l'opération de
mesure. Plage d’introduction 0 à 3000
 Avance de pré-positionnement :
Avance de positionnement en mm/min pour aborder
les différentes positions à mesurer. Plage
d’introduction 0 à 99999,999
La TNC enregistre systématiquement les programmes de
contrôle dans le répertoire
TNC:system\Fixture\TpCheck_PGM
.
