3.1 Pr
incipes de base

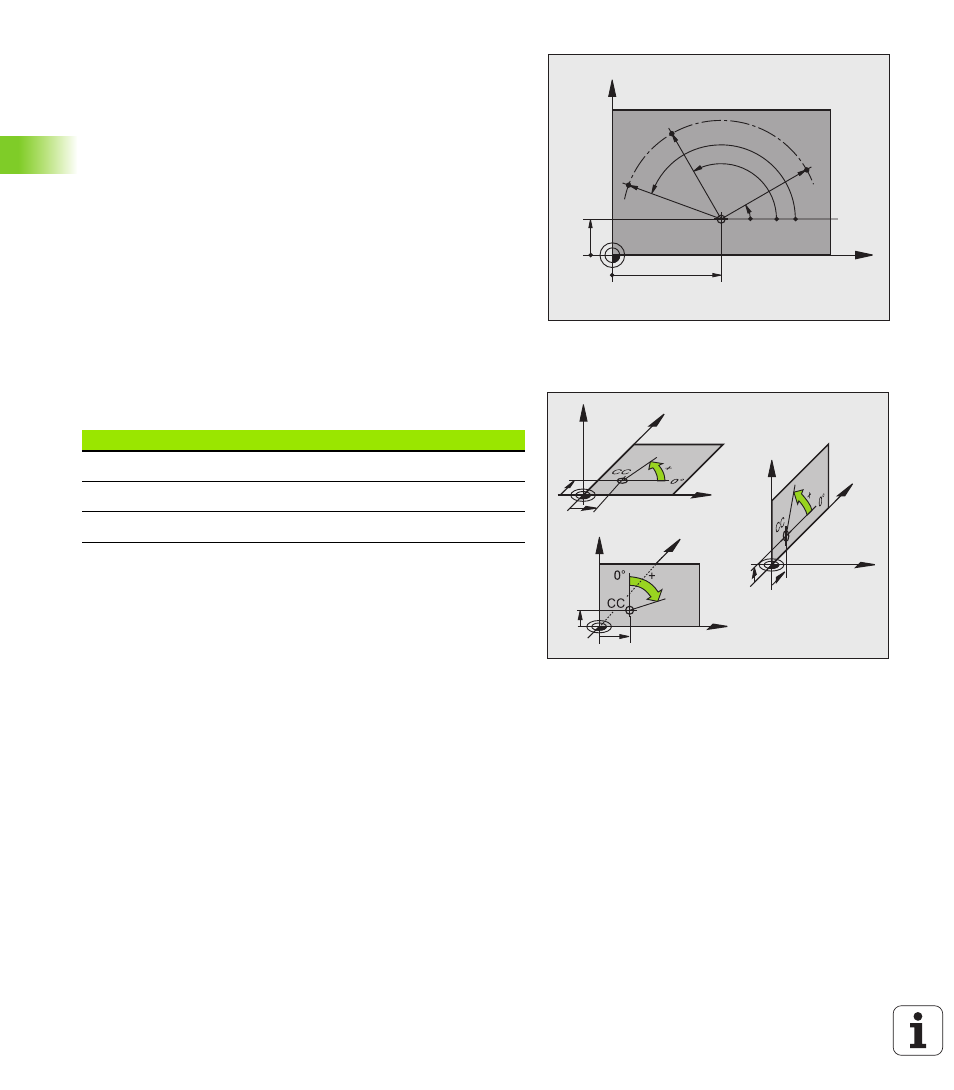

Coordonnées polaires
Quand le plan d’usinage est coté en coordonnées cartésiennes, vous
élaborez votre programme d’usinage également en coordonnées
cartésiennes. Dans le cas d'arcs de cercle ou de données angulaires,
il est souvent plus simple de définir les positions en coordonnées
polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne définissent les positions que dans un plan.
Le point d'origine des coordonnées polaires correspond au pôle CC
(CC = de l'anglais circle center: centre de cercle). Une position dans
un plan est définie clairement avec les données suivantes:
 Rayon des coordonnées polaires: distance entre le pôle CC et la
position
 Angle des coordonnées polaires: angle formé par l’axe de référence
angulaire et la droite reliant le pôle CC à la position
Définition du pôle et de l'axe de référence angulaire
Le pôle est défini par deux coordonnées en coordonnées cartésiennes
dans l'un des trois plans L’axe de référence angulaire pour l’angle
polaire H est ainsi clairement défini.
X
Y
0°
30
10
CC
R
H
H
R
R
H
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
Coordonnées polaires (plan) Axe de référence angulaire
X/Y +X
Y/Z +Y
Z/X +Z
