HEIDENHAIN iTNC 530 515
14.8 Initialisation du point d'or
igine a
v
e
c palpeur
Coin pris comme point d'origine – Valider les
points palpés pour la rotation de base
 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
 Points de palpage issus de la rotation de base ? :
appuyer sur la touche ENT pour valider les
coordonnées des points de palpage
 Positionner le palpeur à proximité du premier point de
palpage de la face de la pièce qui n’a pas été palpée
pour la rotation de base
 Sélectionner la direction de palpage: choisir avec la
softkey
 Palpage: appuyer sur la touche Marche CN
 Positionner le palpeur à proximité du deuxième point
de palpage de la même face
 Palpage: appuyer sur la touche Marche CN
 Point d'origine : introduire les deux coordonnées du
point d'origine dans la fenêtre du menu, valider avec
la softkey INITIAL. POINT D'ORIGINE ou inscrire les
valeurs dans un tableau (Voir „Ecrire les valeurs de
mesure des cycles palpeurs dans un tableau de
points-zéro”, page 502 ou Voir „Enregistrer les
valeurs mesurées avec les cycles palpeurs dans le
tableau des points d'origine”, page 503 ou Voir
„Enregistrer les valeurs de mesure dans le tableau
des points d'origine des palettes”, page 504)
 Quitter la fonction de palpage: appuyer sur la touche
END

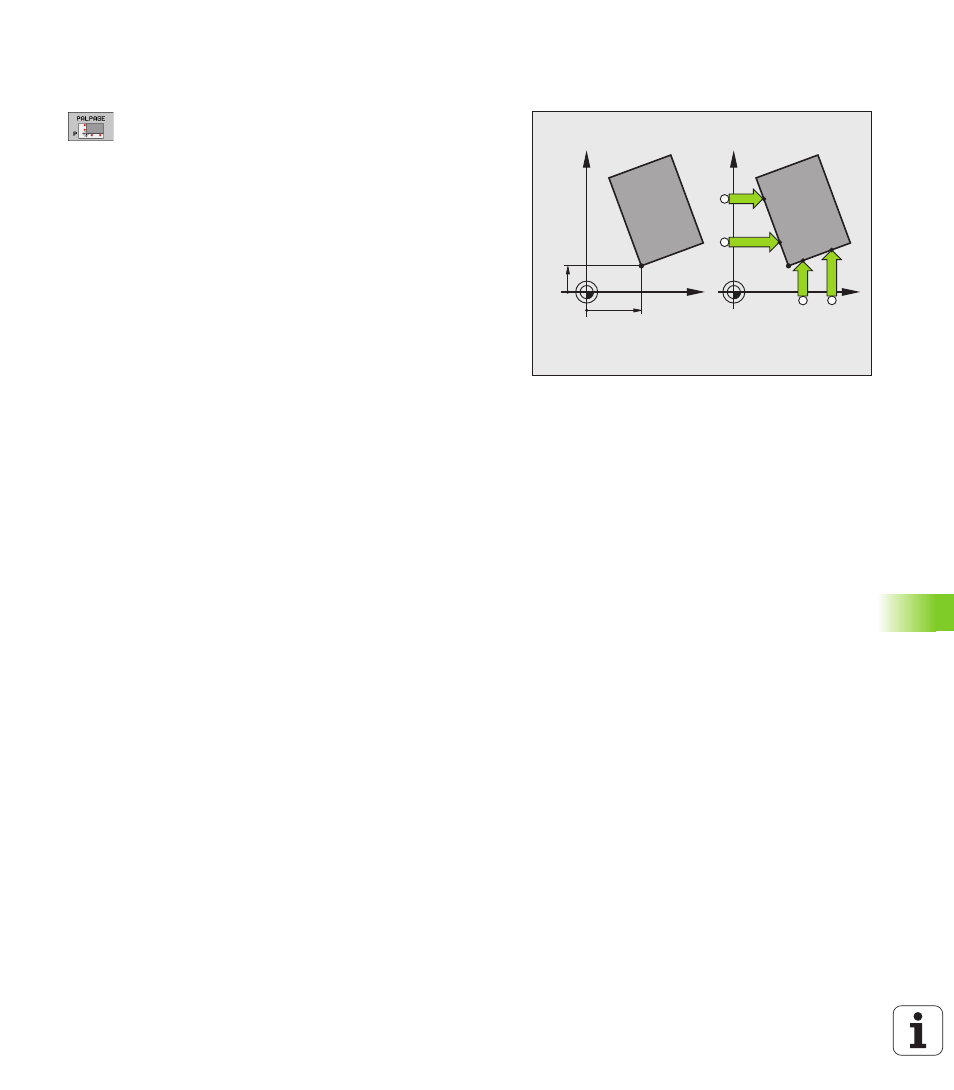

Coin pris comme point d'origine – Ne pas valider
les points palpés pour la rotation de base
 Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE P
 Points de palpage issus de la rotation de base ? : répondre par
la négative avec la touche NO ENT (question affichée seulement si
vous avez déjà effectué une rotation de base)
 Palper deux fois chacune des deux faces de la pièce
 Point d'origine : introduire les coordonnées du point d'origine,
valider avec la softkey INITIAL. POINT D'ORIGINE ou écrire les
valeurs dans un tableau (Voir „Ecrire les valeurs de mesure des
cycles palpeurs dans un tableau de points-zéro”, page 502 ou Voir
„Enregistrer les valeurs mesurées avec les cycles palpeurs dans le
tableau des points d'origine”, page 503 ou Voir „Enregistrer les
valeurs de mesure dans le tableau des points d'origine des
palettes”, page 504)
 Quitter la fonction de palpage: appuyer sur la touche END
P
X=?
Y=?
X
Y
P
X
Y
