74 2 Mode manuel et dégauchissage
2.4 Initialisation du point de
référ
e
nce (sans palpeur 3D)
Activer le point de référence du tableau Preset en mode Manuel

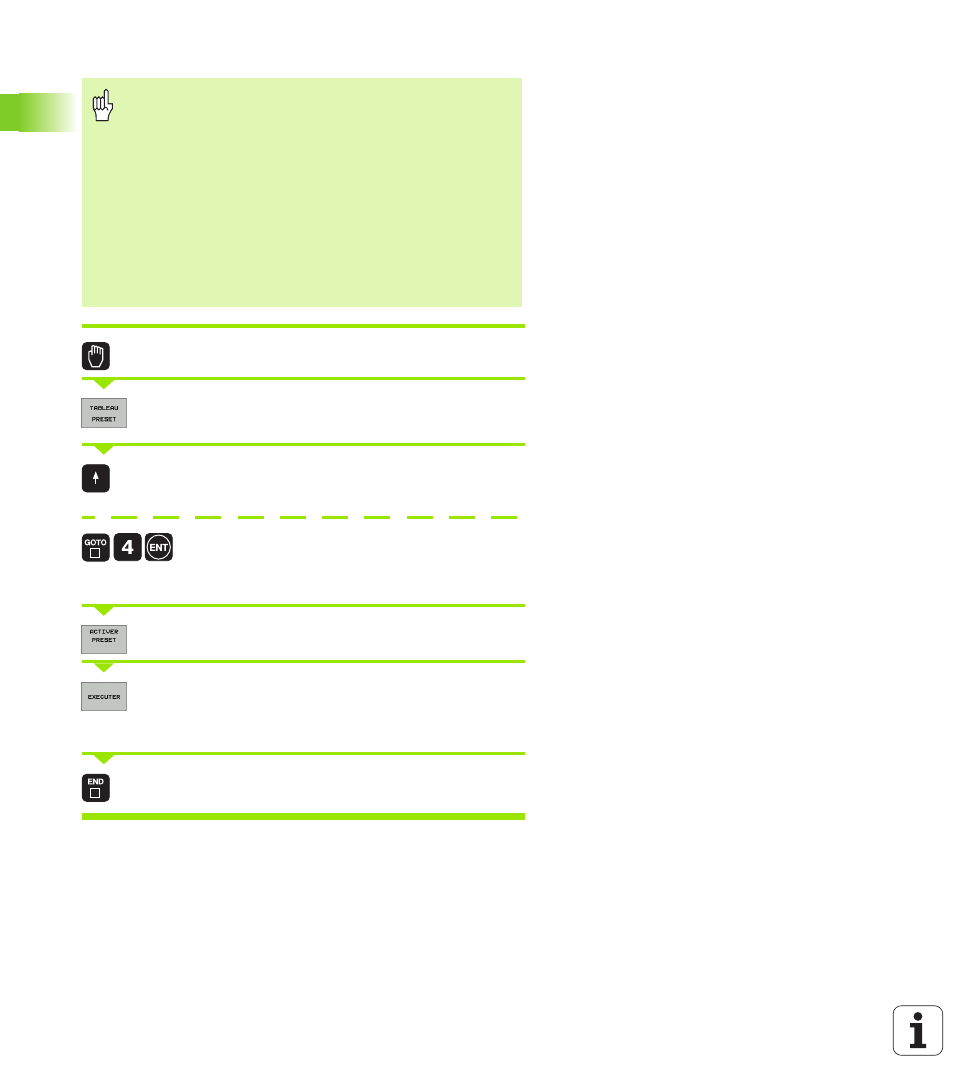

Sélectionner le mode Manuel
Afficher le tableau Preset
Sélectionner le numéro du point de référence que l’on
veut activer ou
avec la touche GOTO, sélectionner le numéro du
point de référence que l'on veut activer et valider avec
la touche ENT
Activer le point de référence
Valider l'activation du point de référence. La TNC
affiche la valeur et – si celle-ci est définie – la rotation
de base
Quitter le tableau Preset
Activer dans un programme un point de référence issu du tableau
Preset
Pour activer des points de référence contenus dans le tableau Preset
en cours de déroulement du programme, vous utilisez le cycle 247.
Dans le cycle 247, il vous suffit de définir le numéro du point de
référence que vous désirez activer (cf. „INITIALISATION DU POINT
DE REFERENCE (cycle 247)” à la page 465).
Lors de l'activation d'un point de référence du tableau
Preset, la TNC annule toutes les conversions de
coordonnées actives qui avaient été activées
précédemment avec les cycles suivants:
„ Cycle 7, décalage du point zéro
„ Cycle 8, image miroir
„ Cycle 10, rotation
„ Cycle 11, facteur échelle
„ Cycle 26, facteur échelle spécifique de l'axe
En revanche, la conversion de coordonnées du cycle 19 et
l'inclinaison du plan d'usinage restent activées.
