508 9 Programmation: Fonctions spéciales
9.9 Usinag
e cinq ax
es a
v
e
c TCPM dans le plan incliné
9.9 Usinage cinq axes avec TCPM
dans le plan incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un usinage cinq axes avec TCPM sur un plan
d'usinage incliné. Pour cela, vous disposez de deux définitions
possibles:
„ Usinage cinq axes par déplacement incrémental d'un axe rotatif
„ Usinage cinq axes par vecteurs normaux

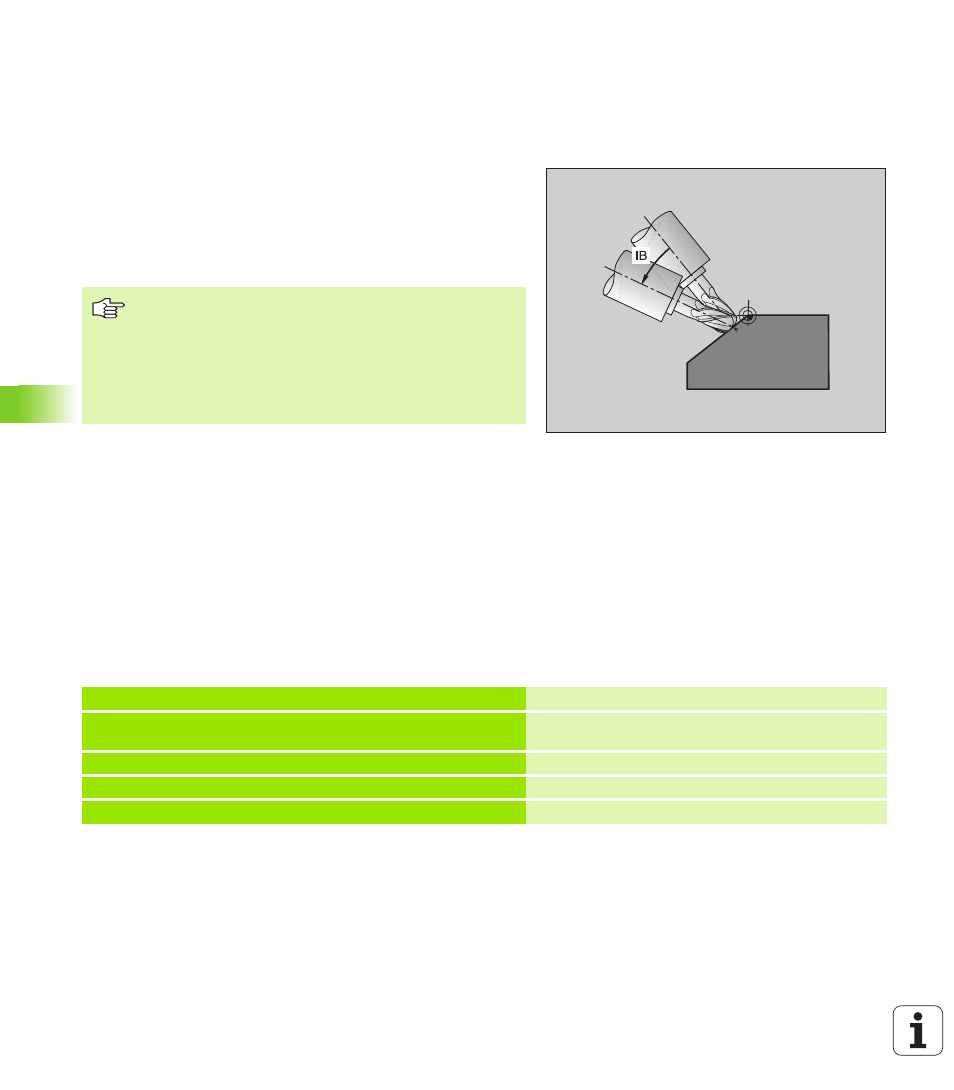

Usinage cinq axes par déplacement incrémental
d'un axe rotatif
8 Dégager l'outil
8 Activer M128
8 Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
8 Au moyen d'une séquence L, déplacer en incrémental l'axe
d'orientation désiré dans l'axe correspondant
Exemples de séquences CN:
L'usinage cinq axes avec TCPM dans le plan incliné ne
peut être réalisé qu'en utilisant des fraises à bout
hémisphérique.
Sur les têtes/tables pivotantes à 45°, vous pouvez
également définir l'angle d'orientation comme angle dans
l'espace. Utilisez pour cela FUNCTION TCPM (cf. „FUNCTION
TCPM (option de logiciel 2)” à la page 510).
...
12 L Z+50 R0 FMAX M128 Positionnement à la hauteur de sécurité, activation
de M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Définir la fonction PLANE et l'activer
14 L IB-17 F1000 Régler l'angle d'orientation
... Définir l'usinage dans le plan incliné
