Approche par une trajectoire circulaire avec
raccordement tangentiel au contour et segment
de droite: APPR LCT

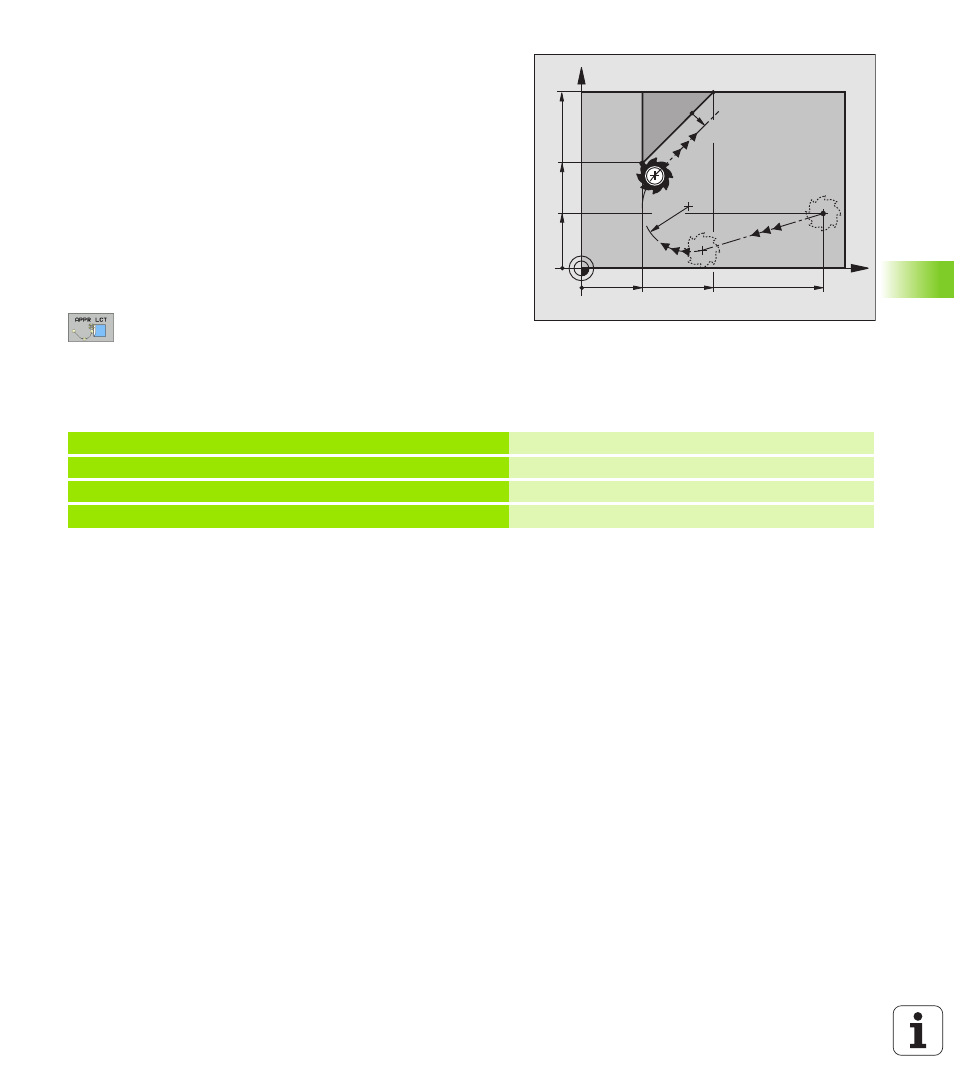

La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à un
point auxiliaire P
H
. Partant de là, l'outil aborde le premier point du
contour P
A
en suivant une trajectoire circulaire. L'avance programmée
dans la séquence APPR est alors active.
La trajectoire circulaire se raccorde tangentiellement à la droite P
S
– P
H
ainsi qu'au premier élément du contour. De ce fait, elle est définie
clairement par le rayon R.
8
Fonction de contournage au choix: Aborder le point initial P
S
8
Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR LCT:
8
Coordonnées du premier point du contour P
A
8
Rayon R de la trajectoire circulaire. Introduire R avec
son signe positif
8
Correction de rayon RR/RL pour l'usinage
Exemple de séquences CN
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
R10
35
20
7 L X+40 Y+10 RO FMAX M3
Aborder P
S
sans correction de rayon
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
P
A
avec correction de rayon RR, rayon R=10
9 L X+20 Y+35
Point final du premier élément du contour
10 L ...
Elément de contour suivant
