Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Elle ne doit pas commencer
dans une séquence de trajectoire circulaire. Auparavant, programmez-
la dans une séquence linéaire (cf. „Contournages – Coordonnées
cartésiennes”, page 214) ou une séquence d'approche du contour
(séquence APPR, cf. „Approche et sortie du contour”, page 207).
Pré-positionnement
Au début d’un programme d’usinage, pré-positionnez l’outil de
manière à éviter que l’outil et la pièce ne soient endommagés.
Créer des séquences CN avec les touches de contournage
Avec les touches de fonction de contournage grises, vous ouvrez le
dialogue conversationnel Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

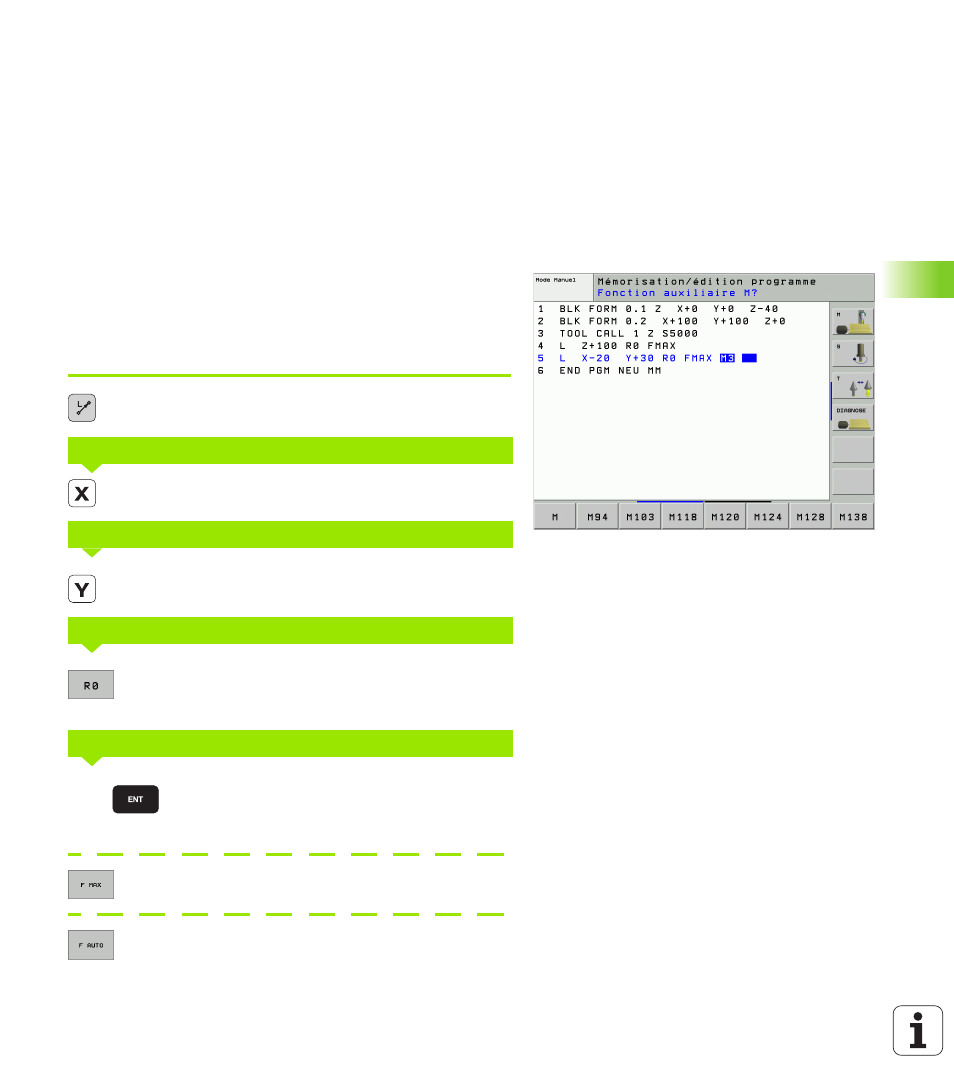

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: ex. droite
Introduire les coordonnées du point final de la droite,
par ex. -20 en X
Introduire les coordonnées du point final de la droite,
par ex. -30 en Y; valider avec la touche ENT
Sélectionner la correction de rayon: par ex. appuyer
sur la softkey R0; l'outil se déplace sans correction
de rayon
Introduire l'avance, valider avec ENT: ex. 100 mm/
min. Avec la programmation en INCH: L'introduction
de 100 correspond à une avance de 10 pouces/min.
Se déplacer en rapide: Appuyer sur FMAX ou
Déplacer l'outil avec l'avance définie dans la
séquence TOOL CALL: Appuyer sur la softkey FAUTO
COORDONNÉES ?
COORDONNÉES ?
CORR. RAYON: RL/RR/SANS CORR.?
AVANCE F=? / F MAX = ENT
100
