iTNC 530 HEIDENHAIN 465
8.9 Cy
cles de con
v
ersion de coor
données
INITIALISATION DU POINT DE REFERENCE
(cycle 247)

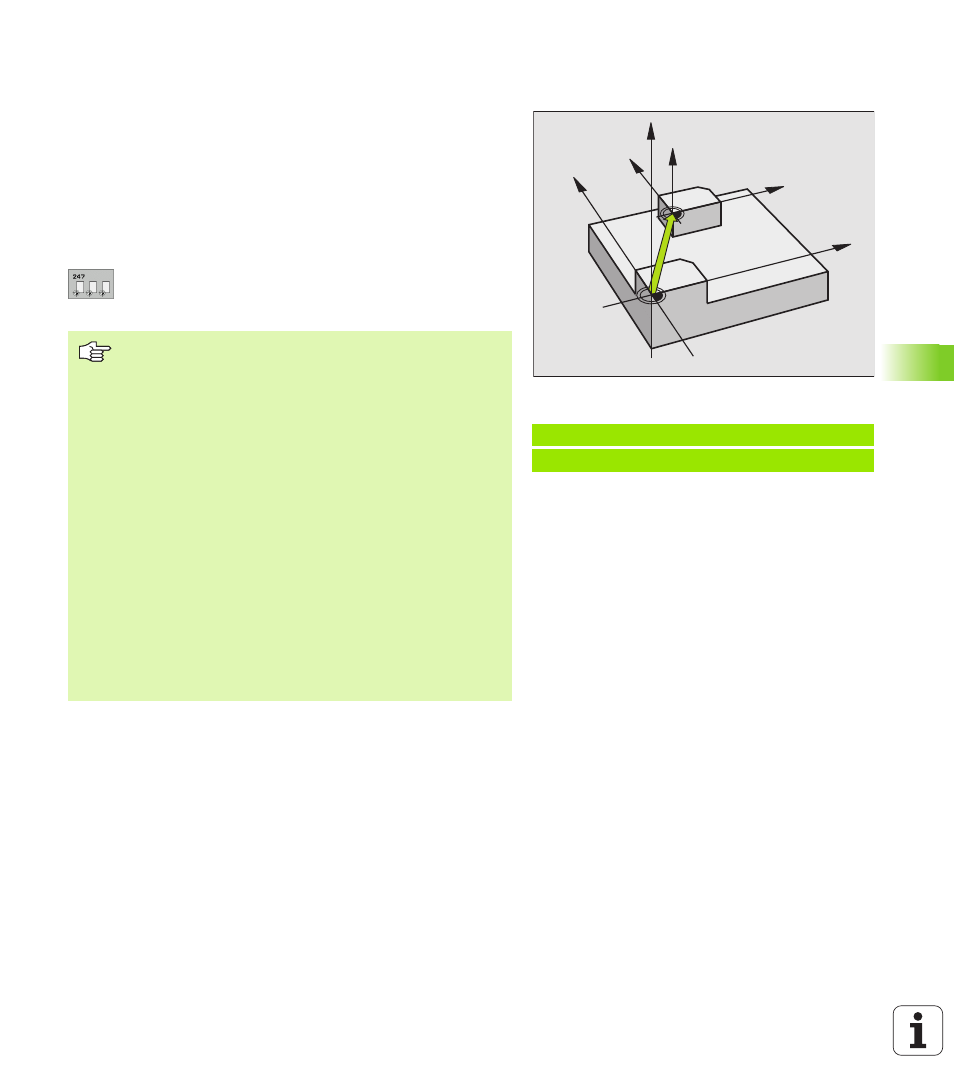

Avec le cycle INITIALISATION DU POINT DE REFERENCE, vous
pouvez activer comme nouveau point de référence une valeur Preset
qui a été définie dans un tableau Preset.
Effet
A l'issue d'une définition du cycle INITIALISATION DU POINT DE
REFERENCE, toutes les coordonnées introduites ainsi que tous les
décalages de point zéro (absolus et incrémentaux) se réfèrent au
nouveau Preset.
8 Numéro point de référence? : Indiquer le numéro du
point de référence qui doit être activé et provenant du
tableau Preset
Affichage d'états
Dans l'affichage d'état, la TNC affiche le numéro Preset actif derrière
le symbole du point de référence.
Exemple: Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
Z
Z
X
X
Y
Y
Lors de l'activation d'un point de référence du tableau
Preset, la TNC annule toutes les conversions de
coordonnées actives qui avaient été activées
précédemment avec les cycles suivants:
„ Cycle 7, décalage du point zéro
„ Cycle 8, image miroir
„ Cycle 10, rotation
„ Cycle 11, facteur échelle
„ Cycle 26, facteur échelle spécifique de l'axe
En revanche, la conversion de coordonnées du cycle 19,
l'inclinaison du plan d'usinage restent activées.
La TNC n'initialise le Preset que sur les axes définis par
des valeurs dans le tableau Preset. Le point de référence
des axes qui sont désignés avec – reste inchangé.
Si vous activez le numéro de Preset 0 (ligne 0), activez
dans ce cas le dernier point de référence que vous avez
initialisé manuellement en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de programme.
