iTNC 530 HEIDENHAIN 209
6.3 Appr
oc
he et sor
tie du cont
our

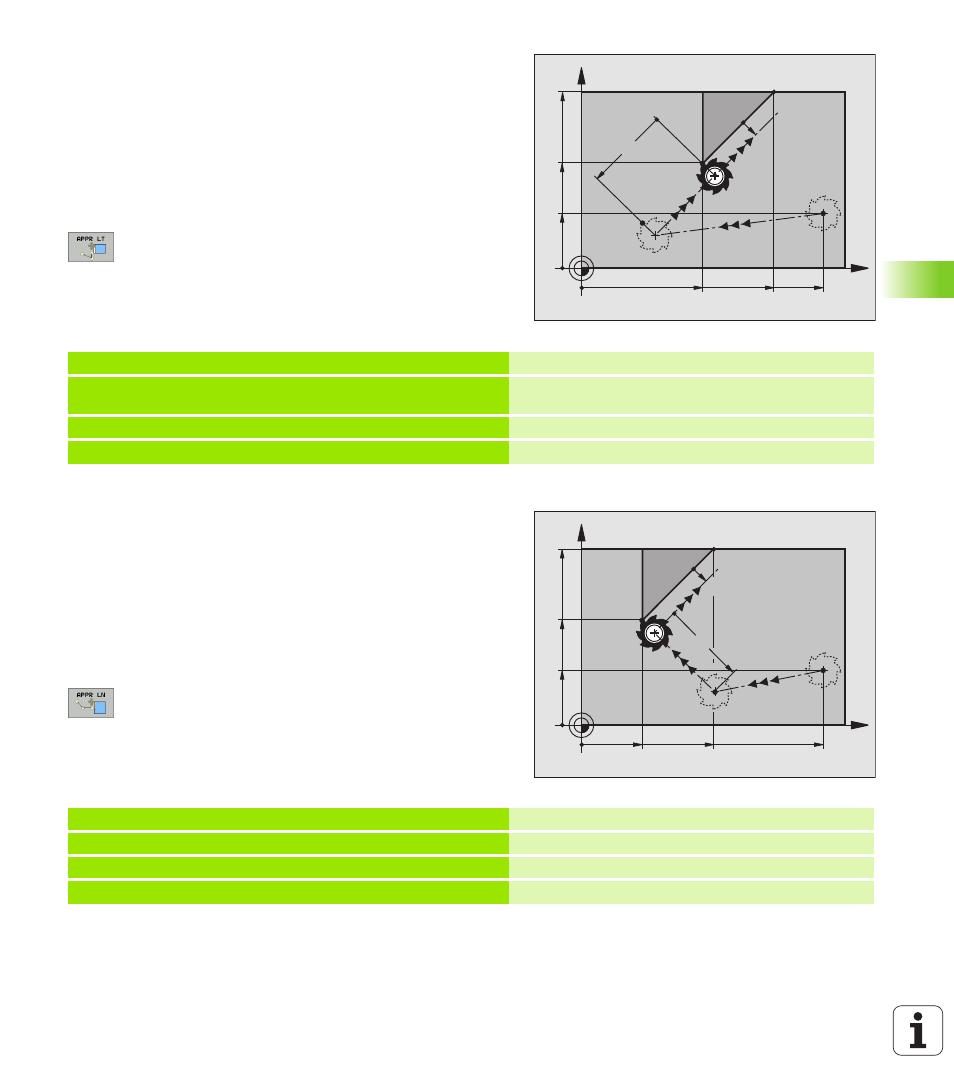

Approche du contour par une droite avec
raccordement tangentiel: APPR LT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à un
point auxiliaire P
H
. Partant de là, il aborde le premier point du contour
P
A
en suivant une droite tangentielle. Le point auxiliaire P
H
se situe à
une distance LEN du premier point du contour P
A
.
8 Fonction de contournage au choix: Aborder le point initial P
S
8 Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR LT:
8 Coordonnées du premier point du contour P
A
8 LEN: Distance entre le point auxiliaire P
H
et le premier
point du contour P
A
8 Correction de rayon RR/RL pour l'usinage
Exemple de séquences CN
Approche du contour par une droite
perpendiculaire au premier point du contour:
APPR LN
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à un
point auxiliaire P
H
. Partant de là, il aborde le premier point du contour
P
A
en suivant une droite perpendiculaire. Le point auxiliaire P
H
se situe
à une distance LEN + rayon d'outil du premier point du contour P
A
.
8 Fonction de contournage au choix: Aborder le point initial P
S
8 Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR LN:
8 Coordonnées du premier point du contour P
A
8 Longueur: Ecart par rapport au point auxiliaire P
H
.
Introduire LEN toujours avec son signe positif!
8 Correction de rayon RR/RL pour l'usinage
Exemple de séquences CN
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
7 L X+40 Y+10 RO FMAX M3 Aborder P
S
sans correction de rayon
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 P
A
avec correction de rayon RR, distance P
H
à P
A
:
LEN=15
9 L Y+35 Y+35 Point final du premier élément du contour
10 L ... Elément de contour suivant
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
7 L X+40 Y+10 RO FMAX M3 Aborder P
S
sans correction de rayon
8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 P
A
avec correction de rayon RR
9 L X+20 Y+35 Point final du premier élément du contour
10 L ... Elément de contour suivant
