468 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

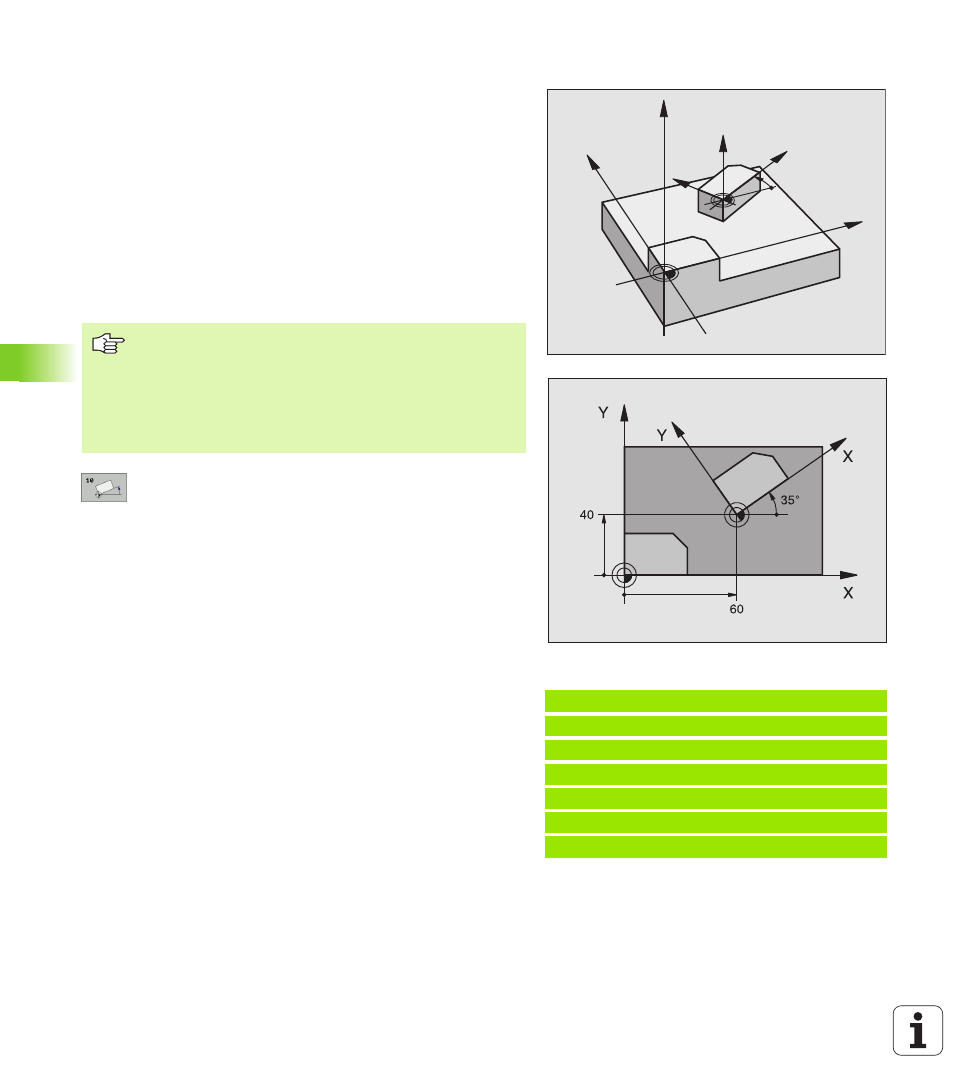

ROTATION (cycle 10)
A l’intérieur d’un programme, la TNC peut faire pivoter le système de
coordonnées dans le plan d’usinage, autour du point zéro actif.
Effet
La ROTATION est active dès qu'elle a été définie dans le programme.
Elle agit aussi en mode Positionnement avec introduction manuelle!
L'angle de rotation actif apparaît dans l'affichage d'état
supplémentaire.
Axes de référence pour l’angle de rotation:
„ Plan X/Y Axe X
„ Plan Y/Z Axe Y
„ Plan Z/X Axe Z
8 Rotation : Introduire l'angle de rotation en degrés (°).
Plage d'introduction: -360° à +360° (en absolu ou en
incrémental)
Annulation
Reprogrammer le cycle ROTATION avec un angle de rotation 0°.
Exemple: Séquences CN
12 CALL LBL 1
13 CYCL DEF 7.0 POINT ZÉRO
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ROTATION
17 CYCL DEF 10.1 ROT+35
18 CALL LBL 1
Z
Z
X
X
Y
Y
Remarques avant que vous ne programmiez
La TNC annule une correction de rayon active si l’on définit
le cycle 10. Si nécessaire, reprogrammer la correction de
rayon.
Après avoir défini le cycle 10, déplacez les deux axes afin
d’activer la rotation.
