218 6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

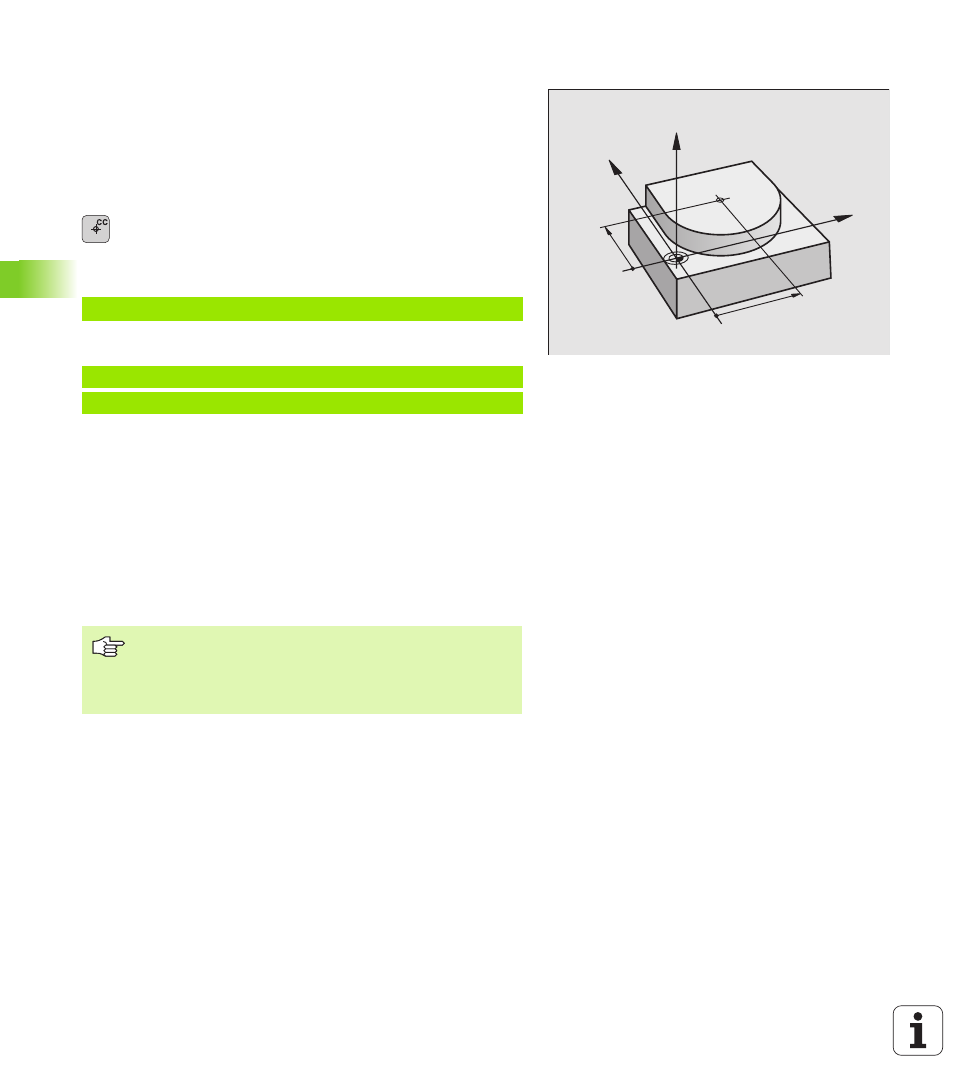

Centre de cercle CC
Vous définissez le centre du cercle pour les trajectoires circulaires que
vous programmez avec la touche C (trajectoire circulaire C). Pour cela:
„ introduisez les coordonnées cartésiennes du centre du cercle ou
„ prenez en compte la dernière position programmée ou
„ prenez en compte les coordonnées avec la touche „PRISE EN
COMPTE DE POSITION EFFECTIVE“
8 Coordonnées CC: Introduire les coordonnées du centre
Pour valider la dernière position programmée: Ne pas
introduire de coordonnées
Exemple de séquences CN
ou
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure ci-
contre.
Durée de l’effet
Le centre du cercle reste défini jusqu'à ce que vous programmiez un
nouveau centre de cercle. Vous pouvez également définir un centre de
cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle CC en valeur incrémentale
Une coordonnée introduite en valeur incrémentale pour le centre du
cercle se réfère toujours à la dernière position d'outil programmée.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Avec CC, vous désignez une position comme centre de
cercle: L'outil ne se déplace pas jusqu'à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.
CC
Z
Y
X
X
CC
Y
CC
