iTNC 530 HEIDENHAIN 129
4.6 Gr
aphisme filair
e 3D (f
onction FCL
2
)

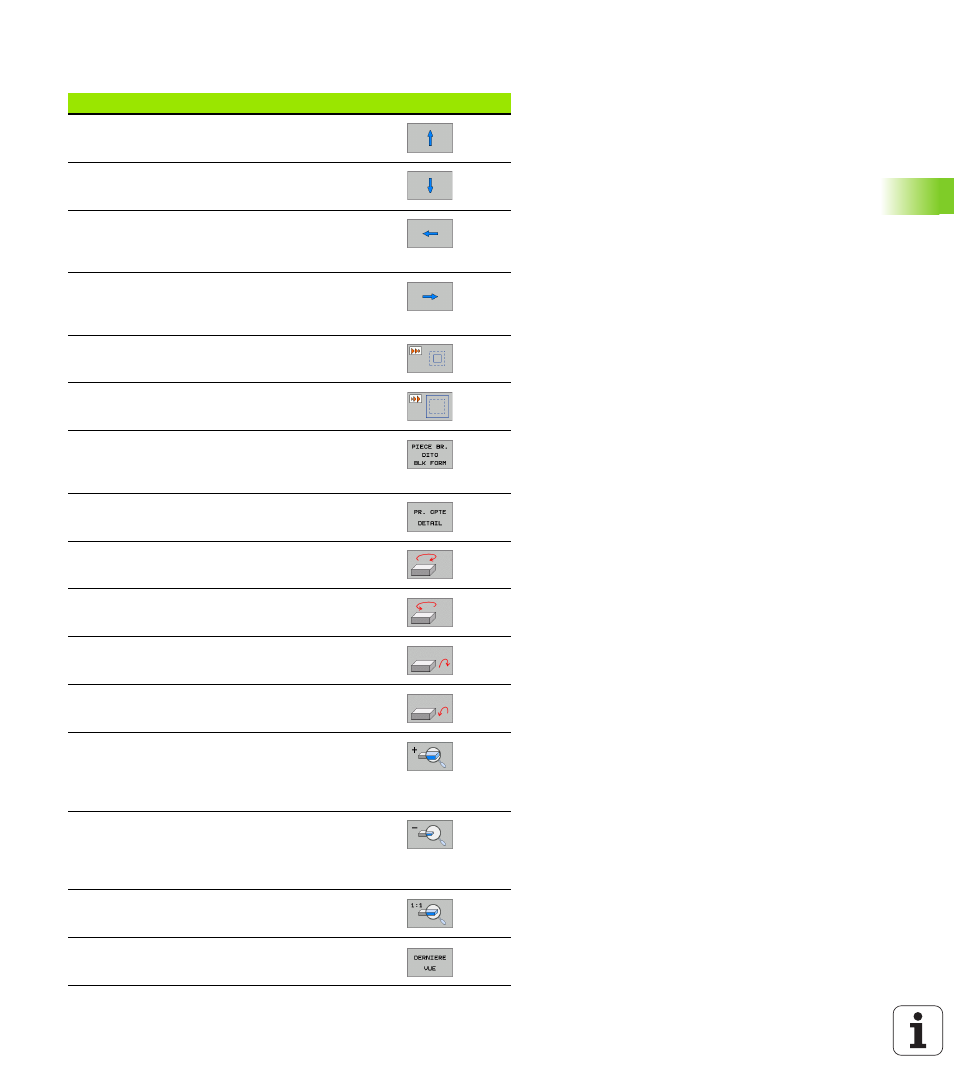

Fonctions du graphisme filaire 3D
Fonction Softkey
Afficher le cadre du zoom et le décaler vers le
haut. Pour décaler, maintenir enfoncée la softkey
Afficher le cadre du zoom et le décaler vers le
bas. Pour décaler, maintenir enfoncée la softkey
Afficher le cadre du zoom et le décaler vers la
gauche. Pour décaler, maintenir enfoncée la
softkey
Afficher le cadre du zoom et le décaler vers la
droite. Pour décaler, maintenir enfoncée la
softkey
Agrandir le cadre – pour agrandir, maintenir
enfoncée la softkey
Réduire le cadre – pour réduire, maintenir
enfoncée la softkey
Annuler l’agrandissement de projection de
manière à ce que la TNC représente la pièce
conformément à la BLK FORM programmée
Prendre en compte le détail souhaité
Faire pivoter la pièce dans le sens horaire
Faire pivoter la pièce dans le sens anti-horaire
Faire basculer la pièce vers l'arrière
Faire basculer la pièce vers l'avant
Agrandir pas à pas la représentation. Si la
représentation a été agrandie, la TNC affiche la
lettre Z dans le pied de page de la fenêtre
graphique
Diminuer pas à pas la représentation Si la
représentation a été diminuée, la TNC affiche la
lettre Z dans le pied de page de la fenêtre
graphique
Afficher la pièce à sa taille d'origine
Afficher la pièce avec la projection qui était
activée précédemment
