72 Introduction
2.4 Af
fic
h
ag
es d'état

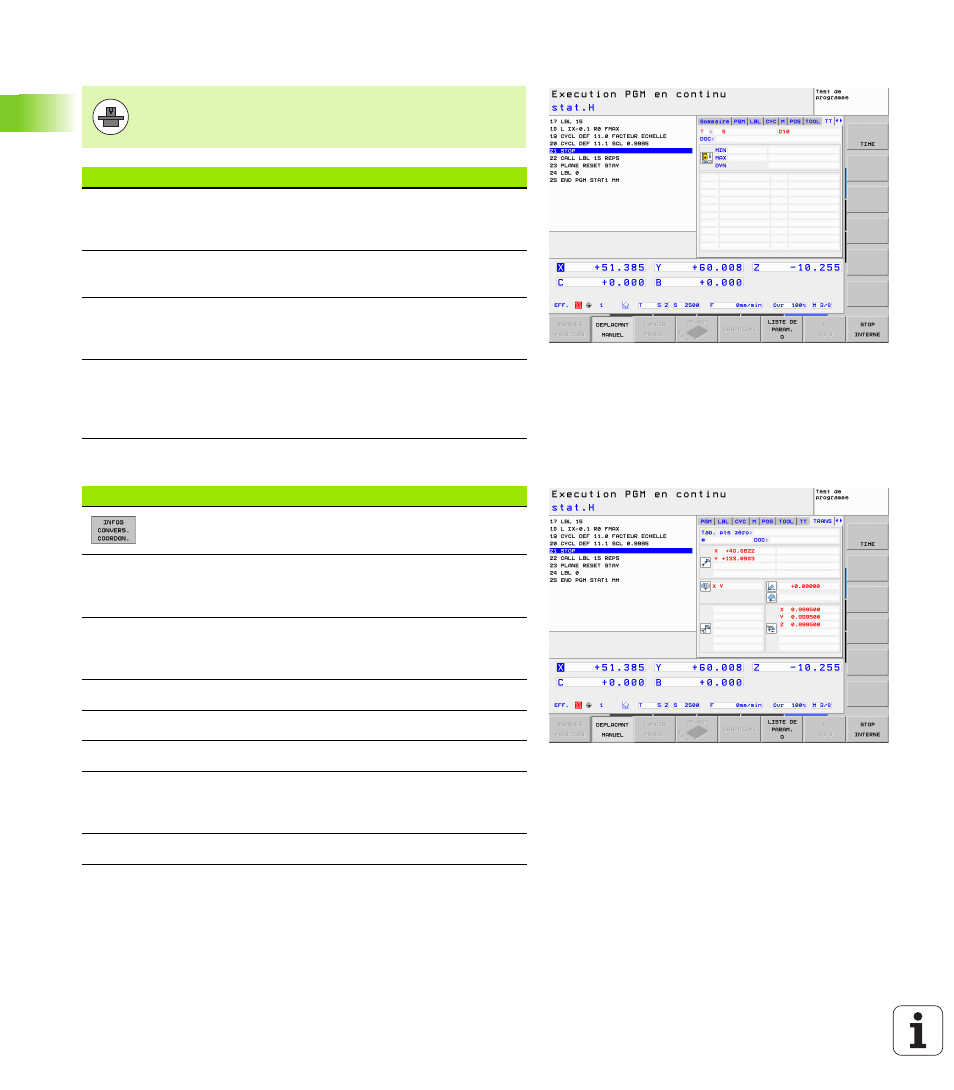

Etalonnage d'outils (onglet TT)
Conversion de coordonnées (onglet TRANS)
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des différents
tranchants et résultat de la mesure avec l'outil en
rotation (DYN).
Numéro du tranchant de l'outil avec sa valeur de
mesure. L'étoile située derrière la valeur de
mesure indique que la tolérance du tableau
d'outils a été dépassée
Softkey Signification
Nom du tableau de points zéro actif
Numéro du point zéro actif (#), commentaire de la
ligne active du numéro de point zéro actif (DOC) du
cycle 7
Décalage actif du point zéro (cycle 7); la TNC
affiche un décalage actif du point zéro sur 8 axes
max.
Axes réfléchis (cycle 8)
Rotation de base active
Angle de rotation actif (cycle 10)
Facteur échelle actif / facteurs échelles (cycles 11
/ 26); la TNC affiche un facteur d'échelle actif sur
6 axes max.
Centre de l'homothétie
