11.2 La fonction PLANE : inclinaison
du plan d'usinage (Logiciel
Option 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir de diverses manières des
plans d'usinage inclinés.
Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes :
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
La fonction PLANE ne peut être entièrement efficace que
sur des machines qui possèdent au moins deux axes
rotatifs (table et/ou tête). Exception : vous pouvez aussi
utiliser la fonction PLANE AXIAL si un seul axe rotatif est
présent ou actif sur votre machine.

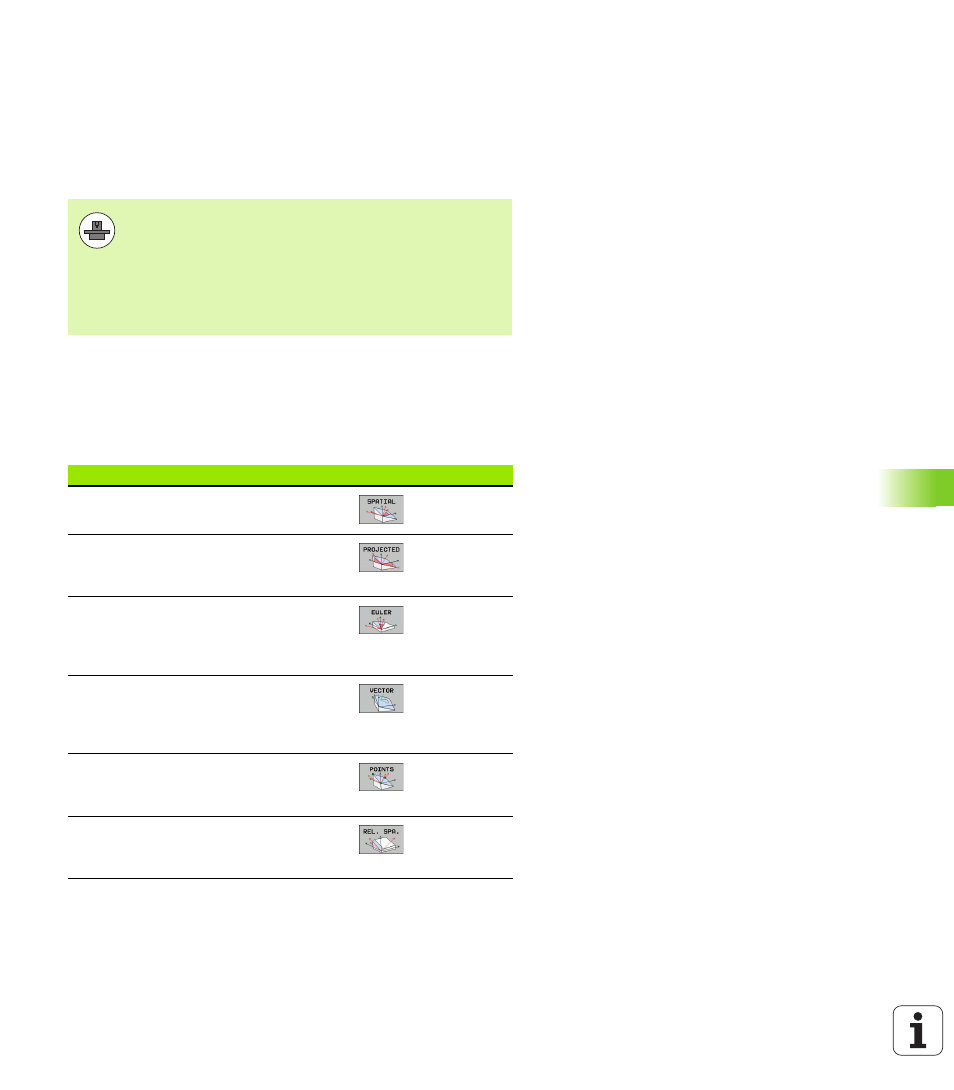

Fonction
Paramètres nécessaires
Softkey
Page
SPATIAL
Trois angles dans l'espace
SPA
, SPB, SPC
PROJETÉ
Deux angles de projection
PROPR
et PROMIN ainsi qu'un
angle de rotation ROT
EULER
Trois angles d'Euler
Précession (EULPR),
Nutation (EULNU) et Rotation
propre(EULROT),
VECTEUR
Vecteur normal pour
définition du plan et vecteur
de base pour définition du
sens de l'axe X incliné
POINTS
Coordonnées de trois
points quelconques du plan
à incliner
RELATIF
Un seul angle dans
l'espace, agissant de
manière incrémentale
