230 Programmation : Paramètres Q
8.1 Pr
incipe et vue d’ensemble des f
onctions
8.1 Principe et vue d’ensemble des
fonctions
Grâce aux paramètres, vous pouvez définir toute une famille de pièces
dans un même programme d'usinage. A la place des valeurs
numériques, vous introduisez des variables : les paramètres Q.
Exemples d’utilisation des paramètres Q :
„ Valeurs de coordonnées
„ Avances
„ Vitesses de rotation
„ Données de cycle
Les paramètres Q permettent également de programmer des
contours définis par des fonctions mathématiques ou bien de réaliser
des phases d'usinage dépendant de conditions logiques. En liaison
avec la programmation FK, vous pouvez aussi combiner des contours
dont la cotation n'est pas orientée CN avec les paramètres Q.
Les paramètres Q sont identifiés par des lettres suivies d'un nombre
compris entre 0 et 1999. L'effet des paramètres est variable, voir
tableau suivant :

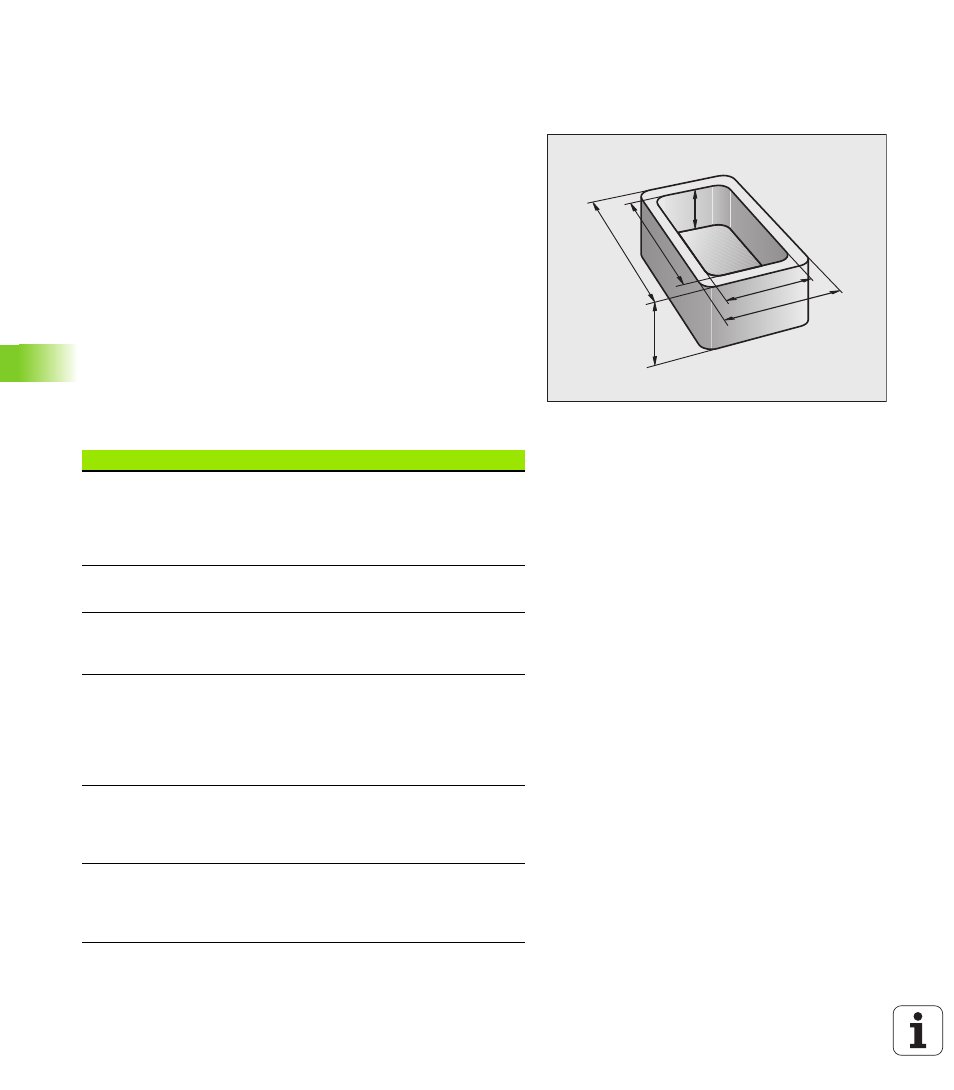

Q4
Q2
Q3 Q1
Q5
Q6
Signification Plage
Paramètres libres d'utilisation à condition
qu'il n'y ai pas de recouvrement avec les
cycles SL ; effet global pour tous les
programmes contenus dans la mémoire de la
TNC Q0 à Q99
Paramètres pour fonctions spéciales de la
TNC Q100 à Q199
Paramètres préconisés pour les cycles : effet
global pour tous les programmes contenus
dans la mémoire de la TNC Q200 à Q1199
Paramètres préconisés pour les cycles
constructeur : effet global pour tous les
programmes contenus dans la mémoire de la
TNC. Une concertation est éventuellement
nécessaire avec le constructeur de la
machine ou le prestataire. Q1200 à Q1399
Paramètres préconisés pour les cycles
constructeur actifs avec Call ; effet global
pour tous les programmes contenus dans la
mémoire de la TNC Q1400 à Q1499
Paramètres préconisés pour les cycles
constructeur actifs avec Def ; effet global
pour tous les programmes contenus dans la
mémoire de la TNC Q1500 à Q1599
