HEIDENHAIN TNC 320 375
12.2 Déplacement des ax
es de la mac
h
ine

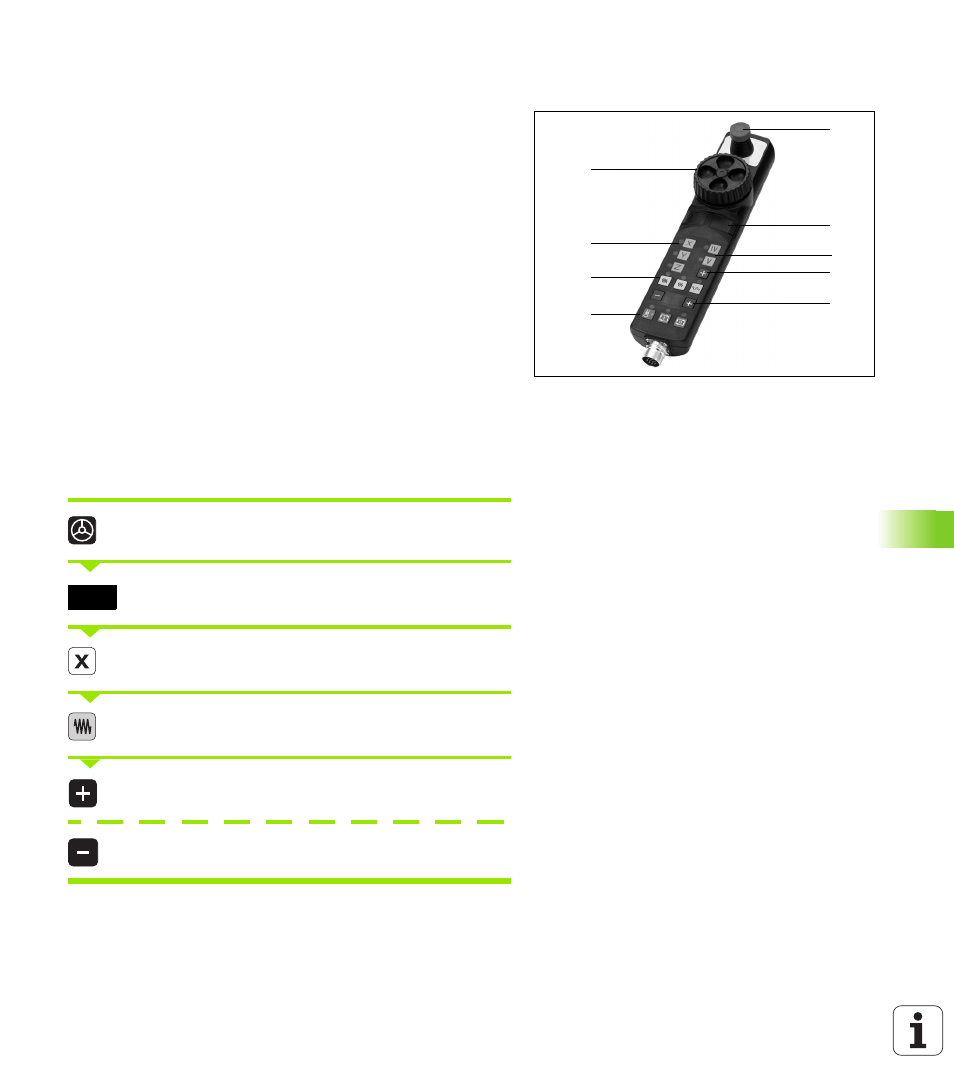

Déplacement avec la manivelle électronique
HR 410
La manivelle portable HR 410 est équipée de deux touches de
validation. Elles sont situées en dessous du volant.
Vous ne pouvez déplacer les axes de la machine que si une touche de
validation est appuyée (fonction dépendant de la machine).
La manivelle HR 410 dispose des éléments de commande suivants :
Les affichages en rouge indiquent l'axe et l'avance sélectionnés.
Si la fonction M118 est activée, le déplacement avec la manivelle est
également possible pendant l'exécution du programme.
Déplacement
Sélectionner le mode Manivelle électronique
Maintenir enfoncée la touche de validation
Sélectionner l'axe
Sélectionner l'avance
Déplacer l'axe actif dans le sens + ou
Déplacer l'axe actif dans le sens –
2
4
6
8
1
3
4
5
7
1 Touche d'ARRET D'URGENCE
2 Volant de la manivelle
3 Touches de validation
4 Touches de sélection des axes
5 Touche de transfert de la position effective
6 Touches de sélection de l'avance (lente, moyenne, rapide ; les
avances sont définies par le constructeur de la machine)
7 Direction suivant laquelle la TNC déplace l'axe sélectionné
8 Fonctions-machine (définies par le constructeur de la machine)
