HEIDENHAIN TNC 320 389

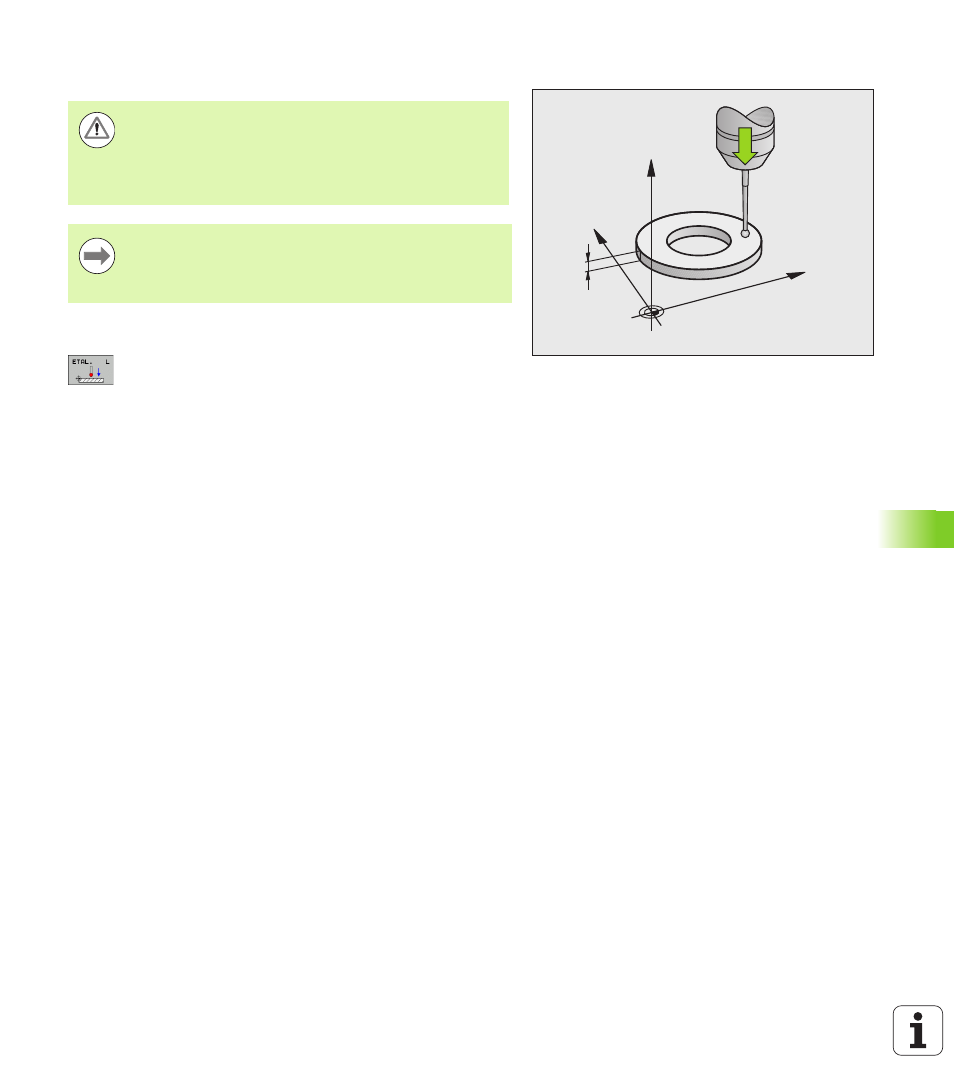

12.6 Etalonner le palpeur 3D
Etalonnage de la longueur effective
U Initialiser le point d'origine dans l'axe de broche de manière à avoir
pour la table de la machine: Z=0.
U Sélectionner la fonction d'étalonnage pour la longueur
du palpeur : appuyer sur la softkey FONCTIONS
PALPAGE et sur ETAL L. La TNC affiche une fenêtre
de menu comportant quatre champs de saisie
U Introduire l'axe d'outil (touche d'axe)
U Point d'origine : introduire la hauteur de la bague de
réglage
U Rayon effectif bille et Longueur effective ne
nécessitent pas d'introduire des données
U Déplacer le palpeur très près de la surface de la bague
de réglage
U Si nécessaire, modifier le sens du déplacement :
appuyer sur la softkey ou sur les touches fléchées
U Palper la surface : appuyer sur la touche START
externe
5
Y
X
Z
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
La longueur effective du palpeur se réfère toujours au
point d'origine de l'outil. En règle générale, le constructeur
de la machine initialise le point d'origine de l'outil sur le nez
de la broche.
