HEIDENHAIN TNC 320 137
5.2 Données d'outils

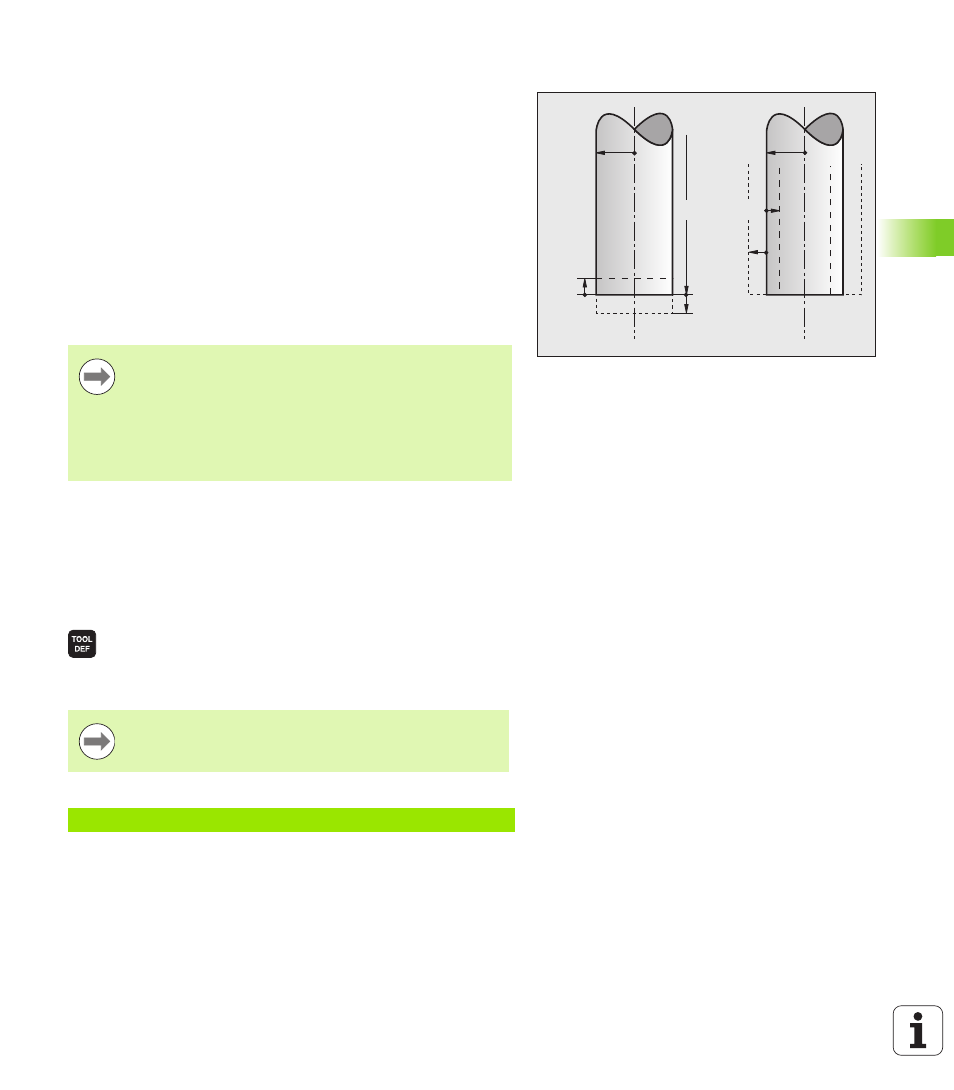

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR,
DR2
>0). Pour usiner avec une surépaisseur, introduisez la valeur de
surépaisseur dans l'appel d'outil avec TOOL CALL.
Une valeur Delta négative correspond à une réduction d'épaisseur (DL,
DR
, DR2<0). Une sous-épaisseur est introduite dans le tableau d'outils
dans le cas d'une usure d'outil.
Les valeurs Delta à introduire sont des valeurs numériques. Dans
une séquence TOOL CALL, vous pouvez également introduire un
paramètre Q.
Plage d’introduction : les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une seule fois dans une séquence
TOOL DEF
le numéro, la longueur et le rayon :
U Sélectionner la définition d'outil : appuyer sur la touche TOOL DEF
U Numéro d'outil : pour désigner l'outil sans ambiguïté
U Longueur d'outil : valeur de correction de longueur
U Rayon d'outil : valeur de correction de rayon
Exemple
DR<0
DR>0
DL<0
R
DL>0
L
R
Les valeurs Delta issues du tableau d'outils influent sur la
représentation graphique de l'outil. La représentation de
la pièce lors de la simulation reste identique.
Les valeurs Delta issues de la séquence TOOL CALL
modifient, lors la simulation, la taille de la pièce
représentée. La taille de l'outil en simulation reste
identique.
Pendant la dialogue, vous pouvez insérer directement la
valeur de longueur et de rayon dans le champ du dialogue
: appuyer sur la softkey de l'axe désiré.
4 TOOL DEF 5 L+10 R+5
