HEIDENHAIN TNC 320 379

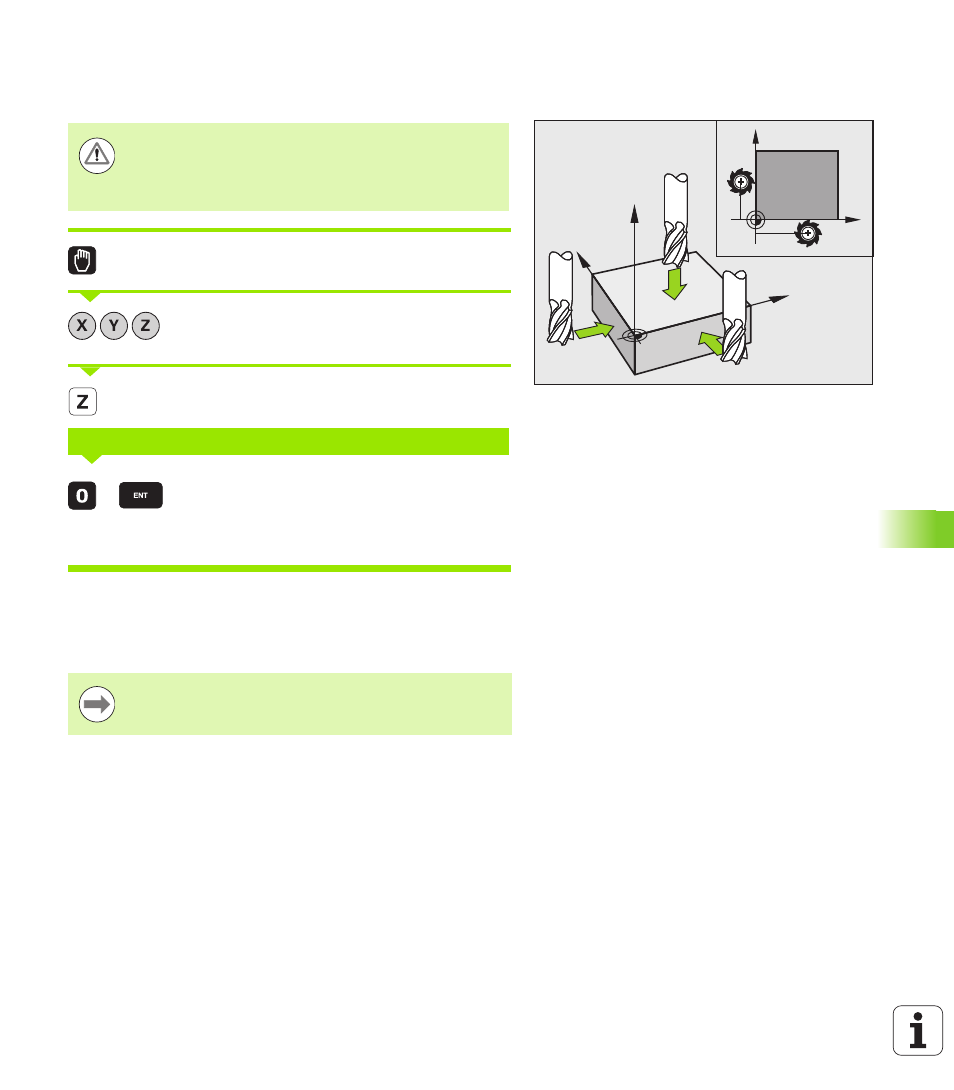

12.4 Initialisation du point d'or
igine sans palpeur 3D
Initialiser le point d'origine avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Sélectionner l'axe
Outil zéro, axe de broche : initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale. Dans le plan d'usinage : tenir compte du
rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure de précaution
Si la surface de la pièce ne doit pas être effleurée, il
convient d'utiliser une cale d'épaisseur d. Introduisez
alors pour le point d'origine une valeur augmentée de d.
INITIALISATION POINT D'ORIGINE Z=
La TNC enregistre automatiquement sur la ligne 0 du
tableau Preset le point de référence initialisé avec les
touches des axes.
