188 Programmation : programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es

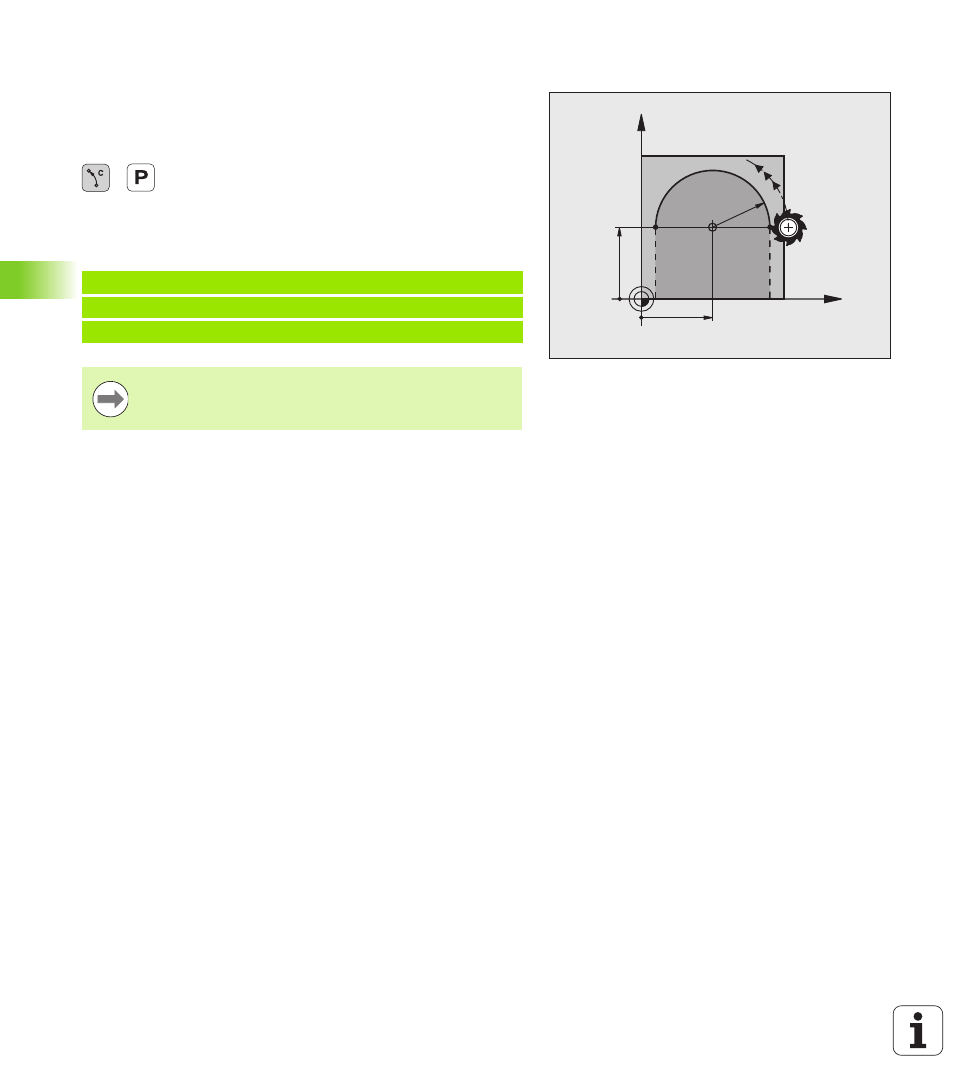

Trajectoire circulaire CP avec pôle CC
Le rayon des coordonnées polaires PR est en même temps le rayon de
l'arc de cercle. PR est défini par la distance séparant le point initial du
pôle CC. La dernière position d'outil programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
U Angle polaire PA : position angulaire du point final de
la trajectoire circulaire comprise entre –99999,9999°
et +99999,9999°
U Sens de rotation DR
Exemple de séquences CN
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
En coordonnées incrémentales, introduire le même signe
pour DR et PA.
