HEIDENHAIN TNC 320 59
2.2 Ecr
a
n et pupitr
e de commande
2.2 Ecran et pupitre de commande

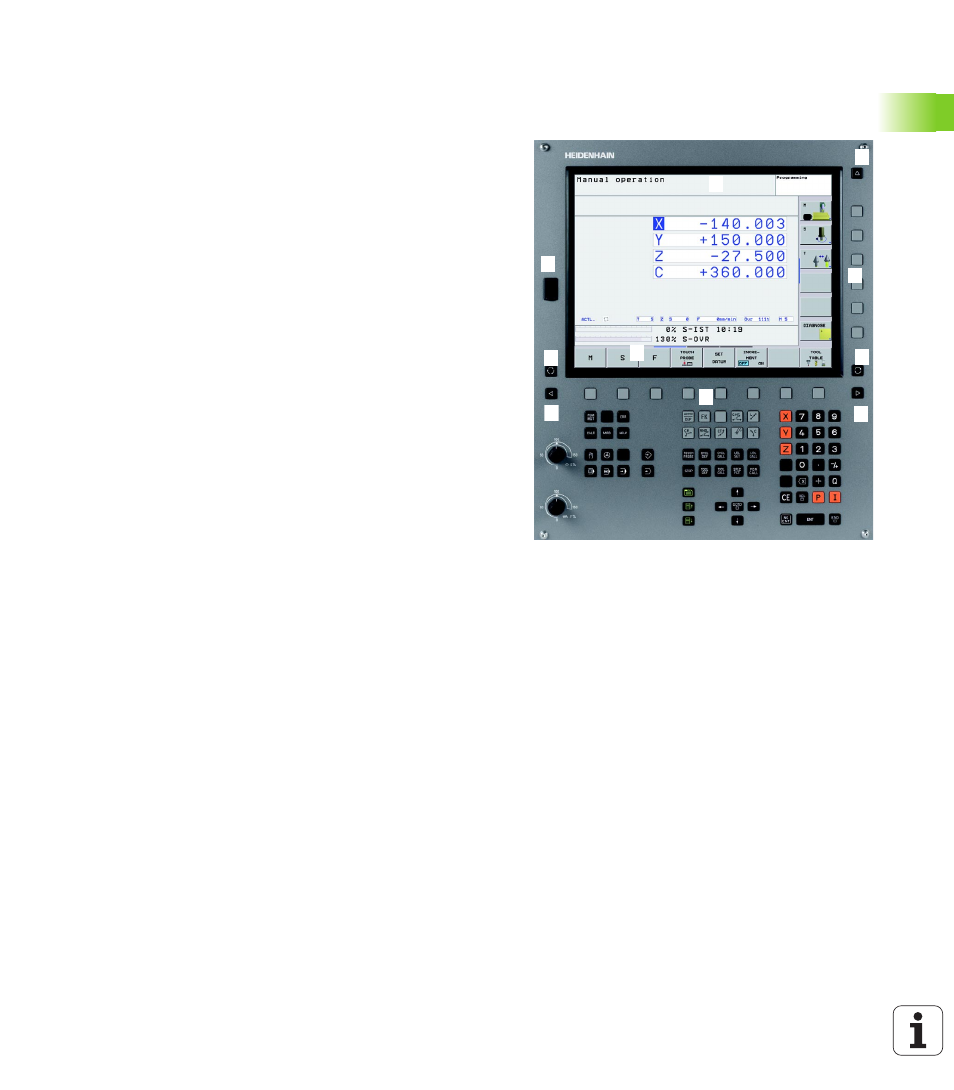

Ecran
La TNC est livrée avec un écran plat couleur TFT 15 pouces.
1 3
1 1
4 4
5 1 6
7
8
2
1 9
1 En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre du
haut les modes de fonctionnement sélectionnés : modes
Machine à gauche et modes Programmation à droite. Le mode en
cours apparaît dans le plus grand champ de la fenêtre du haut de
l'écran : les questions de dialogue et les textes de messages s'y
affichent (excepté lorsque l'écran n'affiche que le graphique).
2 Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans une
barre de softkeys. Ces fonctions sont accessibles avec les
touches situées sous les softkeys. Les touches noires
extérieures fléchées permettent de commuter les barres de
softkeys dont le nombre est matérialisé par des traits étroits
situés juste au dessus des barres de softkey. La barre de softkeys
active est signalée par un trait plus clair.
3 Touches de sélection des softkeys
4 Commuter les barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran entre les modes Machine et
Programmation
7 Touches de sélection des softkeys destinées au constructeur de
la machine
8 Commuter les barres de softkeys destinées au constructeur de la
machine
9 Raccordement USB
