HEIDENHAIN TNC 320 353
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)
Définir le plan d'usinage par deux vecteurs :
PLANE VECTOR
Application
Vous pouvez utiliser la définition d'un plan d'usinage au moyen de
deux vecteurs si votre système CAO est capable de calculer le
vecteur de base et le vecteur normal du plan d'usinage. Une
introduction standard n'est pas nécessaire. La TNC calcule la
standardisation en interne, de manière à pouvoir introduire des valeur
comprises entre -9.999999 et +9.999999.

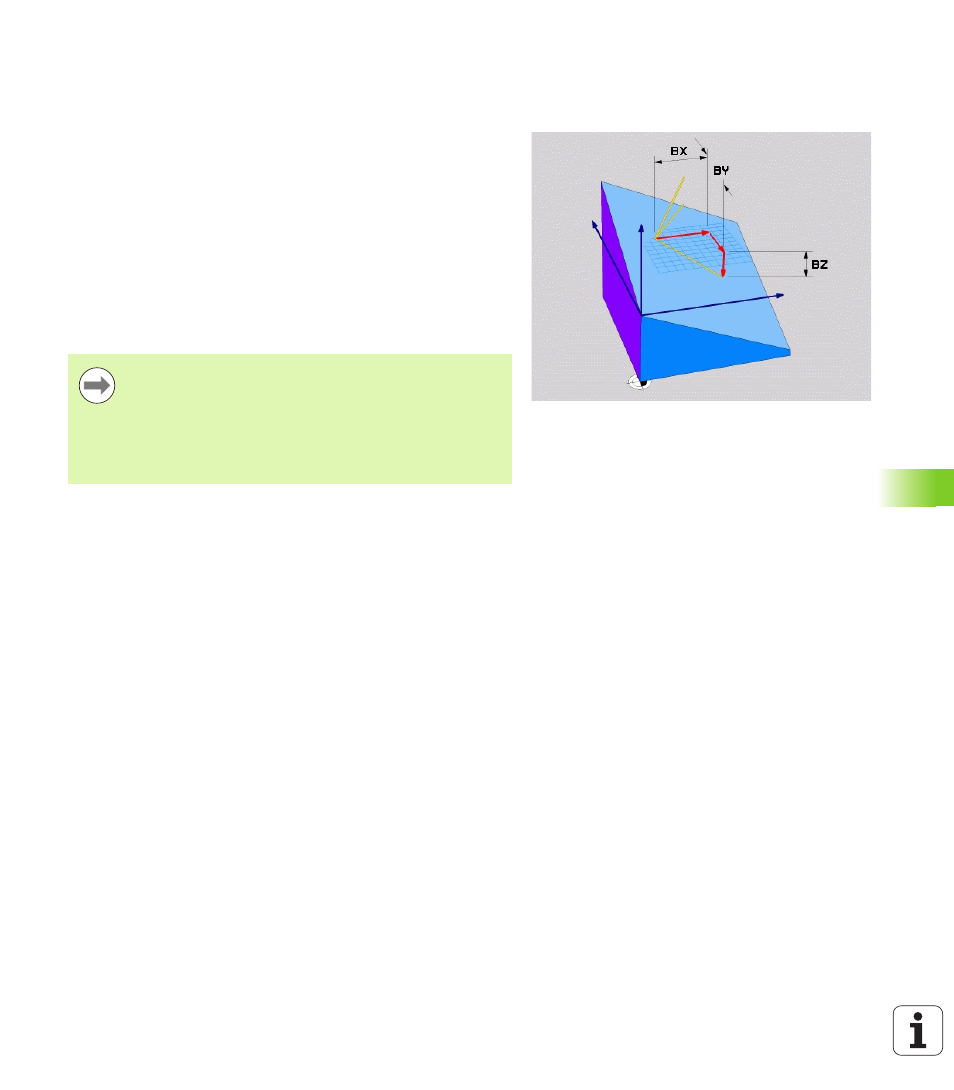

Le vecteur de base nécessaire à la définition du plan d'usinage est
défini par les composantes BX, BY et BZ (voir fig. en haut à droite). Le
vecteur normal est défini par les composantes NX, NY et NZ.
Le vecteur de base définit le sens de l'axe X dans le plan d'usinage
incliné, le vecteur normal définit le sens de l'axe d'outil et est
perpendiculaire au plan incliné.
Remarques avant de programmer
En interne, la TNC calcule des vecteurs normés à partir
des valeurs que vous avez introduites.
Description des paramètres pour le comportement du
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 360
