ND 1200R Radial 73
2.3 Configur
ation du logiciel
Correction d'erreur
Le ND 1200R propose une fonction de correction d'erreur linéaire pour
l'axe R. Cette fonction compense les déviations de déplacement des
systèmes de mesure et de la machine au moyen de coefficients de
correction d'erreur. Ces coefficients sont déterminés en comparant
les valeurs effectives d'un étalon de mesure avec les valeurs
nominales inscrites sur ce dernier.
Correction d'erreur linéaire (LEC)
La Correction d'erreur linéaire (LEC) est configurée dans l'écran
"Correction". Cette fonction permet de compenser les déviations le
long de l'axe R en utilisant un coefficient de correction pour
l'ensemble de la course de déplacement d'un axe. Par exemple, un
coefficient LEC de 0,0002 par pouce appliqué à une mesure de
6 pouces le long d'un axe donne un résultat de 6,0012 pouces. Pour
appliquer la correction sur l'axe R :
 Appuyez sur MENU>SETUP pour afficher le menu Setup.
 Mettez en surbrillance l'élément de menu "Correction", puis assurez-
vous que toutes les valeurs de correction sont à 1,0.

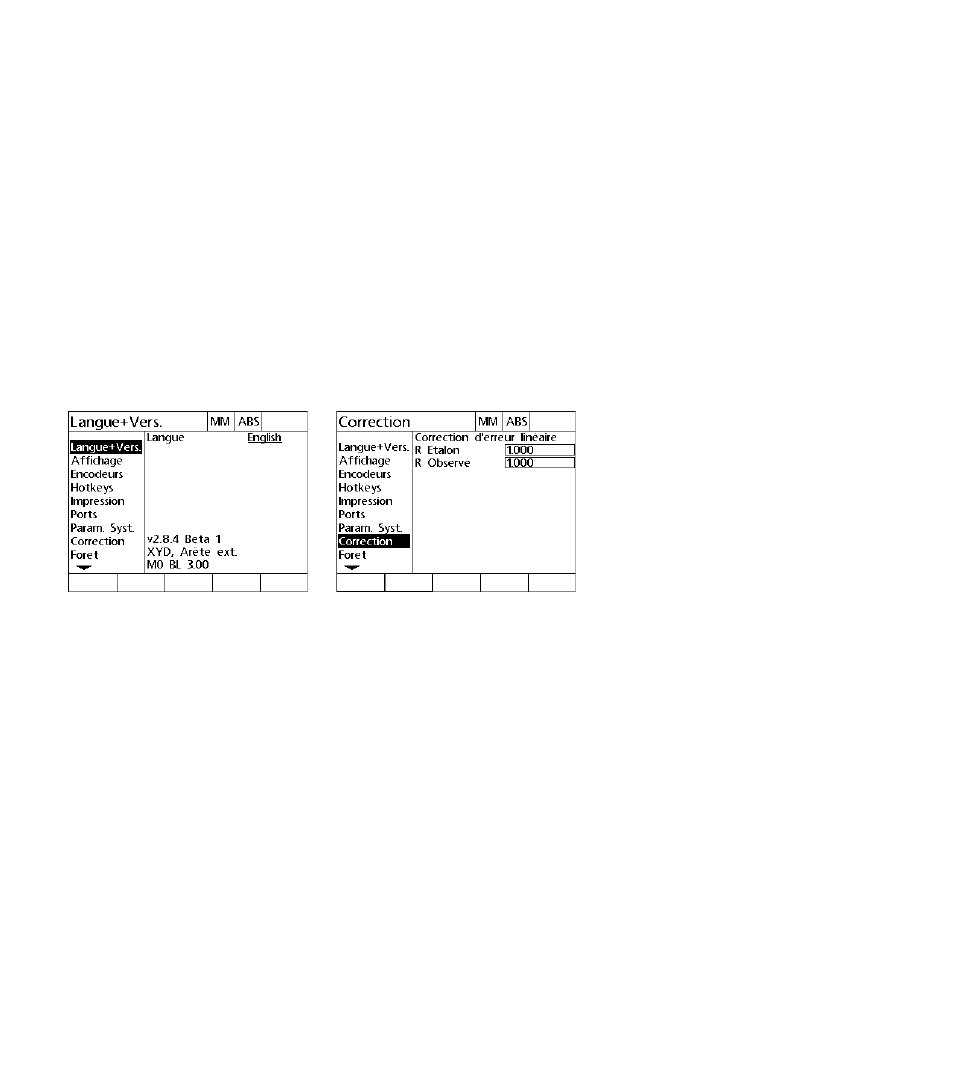

Ouvrir le menu Setup avec
MENU>SETUP Sélectionner l'élément de menu
"Correction" et vérifier que toutes les
valeurs de correction sont à 1,0
