30 1 Fonctionnement
1
.3 Prépar
ation pour le perçag
e Définition d'un point d'origine
Un point d'origine peut être établi à partir d'un point de palpage, du
point central d'un trou palpé ou d'un point formé par l'intersection de
la droite d'alignement et d'une autre droite perpendiculaire à la droite
d'alignement.
Définition d'un point d'origine à partir d'un point de palpage
Pour établir un point d'origine à partir d'un point de palpage :
 Appuyez sur ORIGINE>ZERO>XY.
 Palpez la position que vous souhaitez définir comme point d'origine.
Définition d'un point d'origine à partir d'une droite d'alignement
Le premier point d'une droite d'alignement est automatiquement
défini comme point d'orgine. Le point d'origine est généralement
établi à partir d'un point formé par l'intersection de la droite
d'alignement avec la droite d'une autre arête de la pièce.
Pour établir un point d'origine à partir d'une droite d'alignement :
 Effectuez un alignement.
 Appuyez sur ORIGINE>ZERO.
 Appuyez sur la softkey correspondant à l'axe à remettre à zéro (le
même axe est utilisé comme droite d'alignement).
 Palpez un point sur l'arête de la pièce qui est perpendiculaire à la
droite d'alignement. Le point d'origine est maintenant défini à
l'intersection de la droite d'alignement et de l'arête palpée.
Définition d'un point d'origine au centre d'un trou
Le centre d'un trou est identifié en palpant au moins trois points sur le
contour du trou.
Pour établir un point d'origine à partir du centre d'un trou :
 Appuyez sur ORIGINE>ALIGNMT>TROU.
 Palpez au moins trois points sur le contour du trou.
 Appuyez sur la touche FINISH.

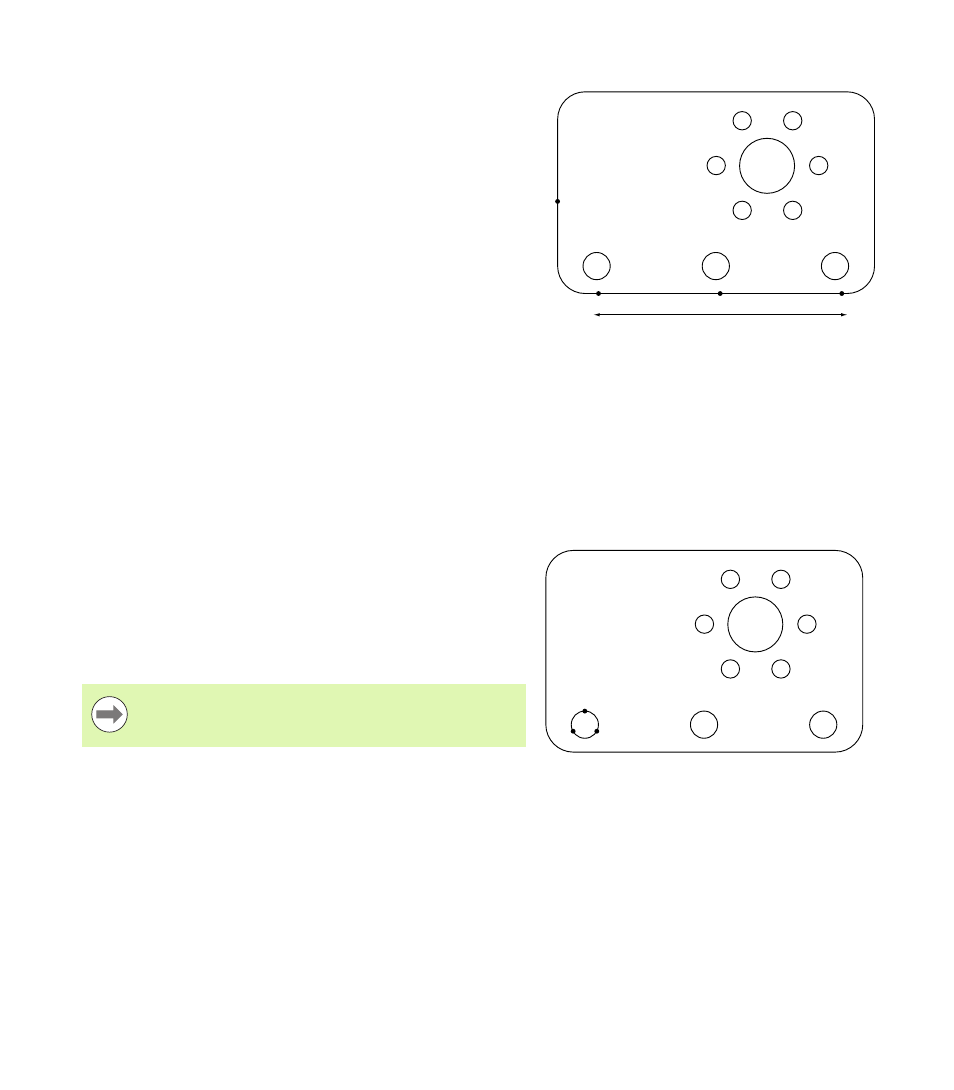

Alignement sur l'arête inférieure et palpage d'un point
situé sur la droite perpendiculaire à la droite
d'alignement
1 2 3
4
Au moins trois points du contour d'un trou doivent
être palpés
1
2
3
En répartissant les points de palpage uniformément le
long de la circonférence du trou, vous obtiendrez un
positionnement plus précis du centre du trou.
