ND 1200R Radial 19
1
.2 F
onctions de base du
ND
120
0R
Affichage en mode "Distance restante" et softkeys

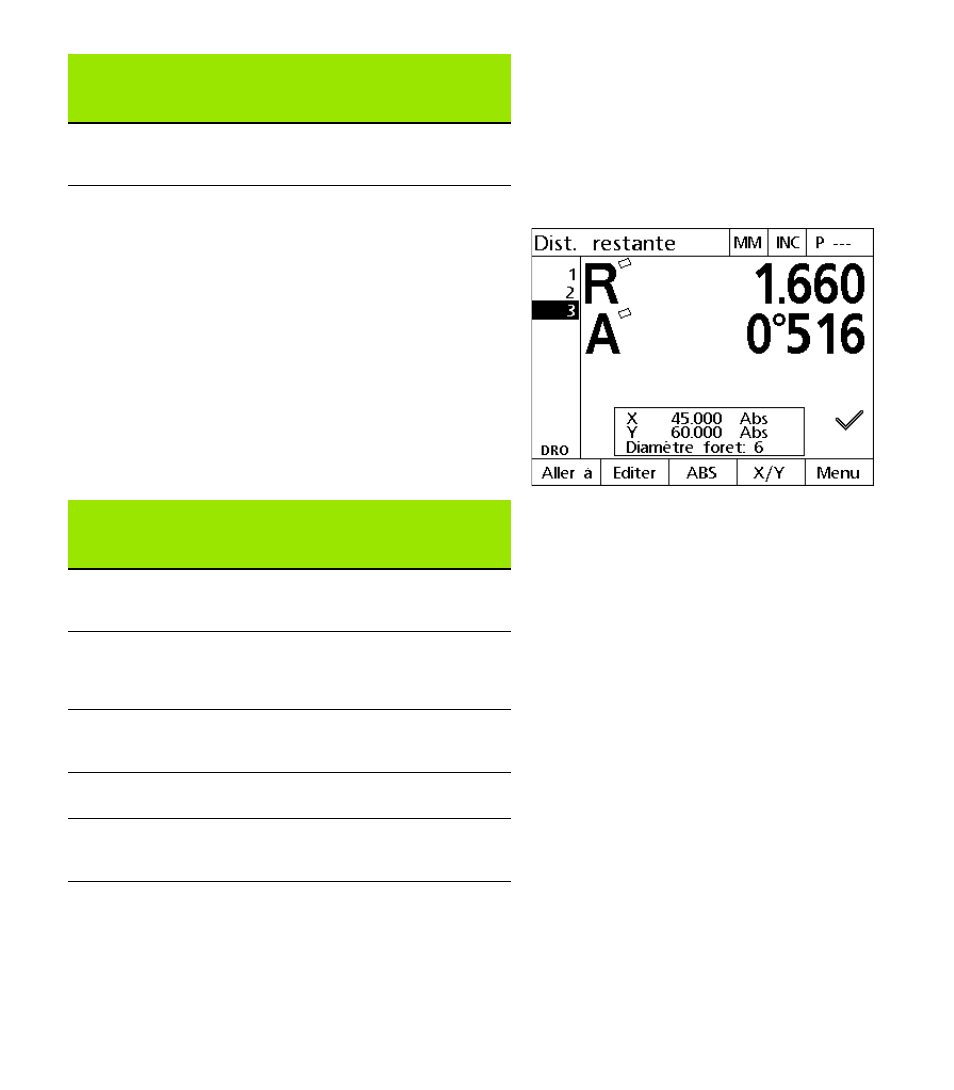

L'écran "Dist. Restante" affiche :
 La liste des positions cibles, sur la partie gauche
 L'unité de mesure, le point d'origine et le numéro de programme
actuels, dans le coin en haut à droite
 La distance restant à parcourir jusqu'à la position cible
 L'état d'alignement de la pièce : un petit rectangle à côté de la lettre
de désignation de l'axe indique que la pièce est alignée sur un axe
de mesure (un alignement a été effectué)
 Les fonctions des softkeys pour la sélection de la position cible,
l'édition d'une position cible, le choix entre l'affichage des positions
cibles en cotes absolues ou incrémentales, le choix entre les
coordonnées cartésiennes ou polaires et l'appel des menus.
Menu Appuyez sur la softkey MENU pour accéder aux
menus Programmes, Point d'origine, Motifs et
Setup.
Softkeys du
mode
POSITION
ACTUELLE Fonctions
L'écran "Dist. Restante" affiche la distance séparant la
position actuelle de la position cible.
Softkeys du
mode
DISTANCE
RESTANTE Fonctions
Aller à Appuyez sur la softkey ALLER A pour
sélectionner une position cible vers laquelle se
diriger.
Editer Appuyez sur la softkey EDITER pour appeler
l'écran de paramétrage d'une position cible et
éditer les coordonnées de la position cible
choisie.
INC ou ABS Cette softkey permet de commuter entre
l'affichage des distances en valeurs
incrémentales et absolues.
R/A ou X/Y Cette softkey permet de commuter entre les
coordonnées cartésiennes et polaires.
Menu Appuyez sur la softkey MENU pour accéder aux
menus Programmes, Point d'origine, Motifs et
Setup.
