2 Installation et caractéristiques techniques
2.2 Installation du matér
iel
2.2 Installation du matériel
Le ND 1200R est facile à installer. Ce chapitre vous explique comment
installer le matériel du ND 1200R.
Assemblage du support de montage
Le ND 1200R est fixé aux rainures pivotantes du support de montage
par une vis d'ajustage, une vis à tête et les rondelles correspondantes.
Assemblez le ND 1200R au support de montage de l'appareil
comme indiqué ci-contre.
Serrez la vis d'ajustage (
1
).
Serrez la vis à tête (
5
) et les rondelles (
3
et
4
) de manière à ce que
le ND 1200R ait une position fixe une fois que vous l'aurez réglé à
l'inclinaison souhaitée.
Ajustez le ND 1200R à la position inclinée de votre choix.
Achevez le serrage de la vis à tête (
5
) pour fixer le ND 1200R.
Positionnement sur le plan de travail et montage
Placez le ND 1200R sur une surface plane et stable ou fixez-le à une
surface stable par le dessous, à l'aide de quatre vis 10/32, comme
indiqué ci-contre.
Les cotes sont indiquées en millimètres.

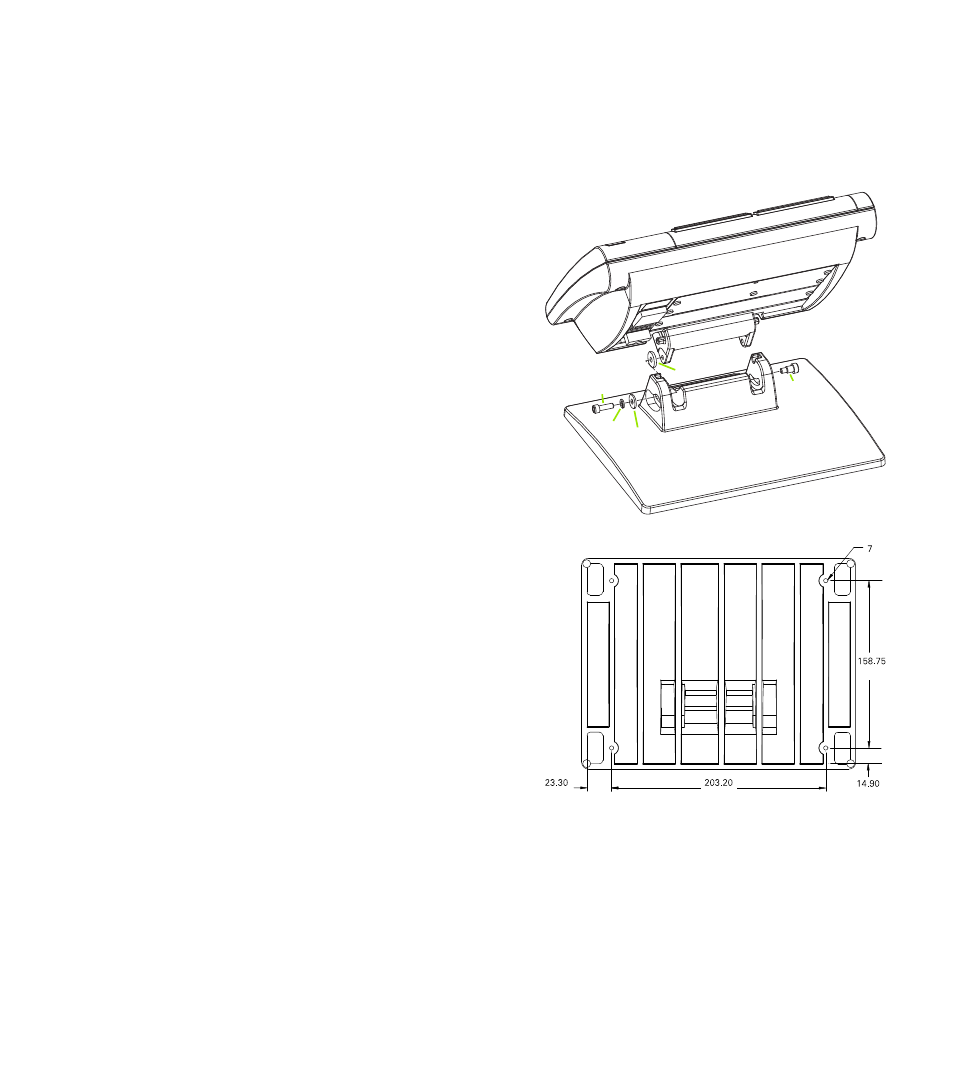

Assemblage du support de montage
Répartition des trous de montage
5
4
3
2
1
