Présentation du ND 1200R

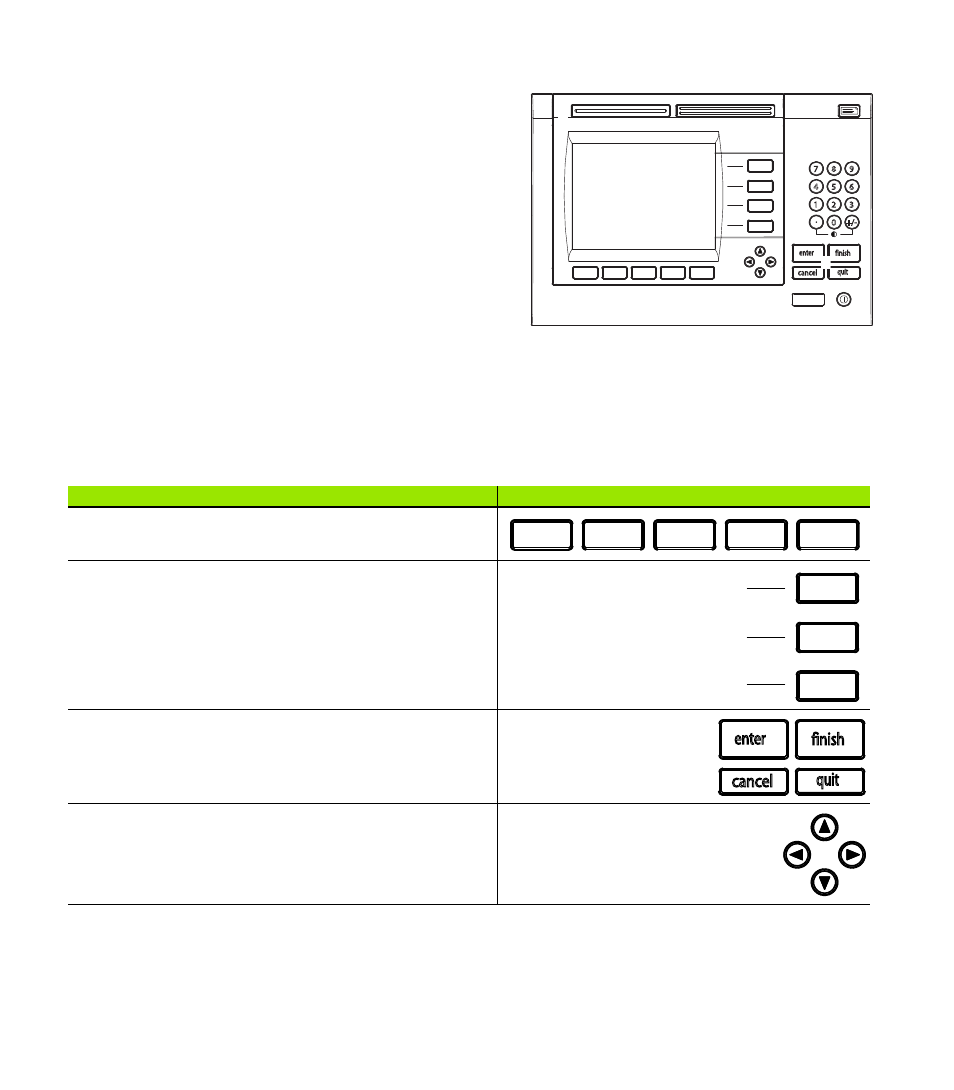

Touches de la face avant du ND 1200R
Les touches de la face avant permettent de saisir des coordonnées de
positions cibles, d'envoyer des données via les ports RS-232 et USB
et de configurer les paramètres de fonctionnement.
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
1
2
3
4 5
6
7
8
9
1 Ecran LCD
2 Softkeys
3 Touches d'axe
4 Touches de commande
5 Touches fléchées
6 Touches larges
7 Pavé numérique
8 Touche "Envoi"
9 Touche On/Off de l'écran
Fonctions des touches de la face avant Touches
Softkeys : leurs fonctions varient selon les différentes
opérations affichées à l'écran.
Touches d'axe : elles sont utilisées pour saisir des positions
cibles.
Touches de commande : elles permettent de contrôler les
processus de saisie des données et des positions cibles.
Touches fléchées : elles sont utilisées pour naviguer dans les
listes, les menus et les champs de données des écrans de
configuration.
quit cancel
enter finish
