1.7 Approche d'une position cible
Le ND 1200R affiche toutes les positions cibles entrées comme
distance R (rayon) ou distance A (angle) par rapport à la position
actuelle. Vous approchez d'une position cible en déplaçant la tête du
foret de manière à atteindre la position 0 juste au-dessus de la position
cible (position de perçage) souhaitée. Les points cibles peuvent être
approchés de cette manière soit directement soit avec la fonction
"Motif".
Pour approcher une position cible :
 Sélectionnez une position cible. L'écran "Dist. Restante" s'affiche
alors.
 Déplacez l'outil le long de l'axe R jusqu'à ce que l'afficheur R indique
zéro.
 Faites pivoter le bras radial jusqu'à ce que l'afficheur A indique zéro.
L'outil se trouve alors au-dessus du centre de la position cible.
 Verrouillez la tête du foret et procédez au perçage du trou.
Il est important de commencer par mettre l'axe R à zéro.
Si l'axe A est à zéro et que l'outil est déplacé le long de
l'axe R, la valeur zéro de l'axe A sera perdue.

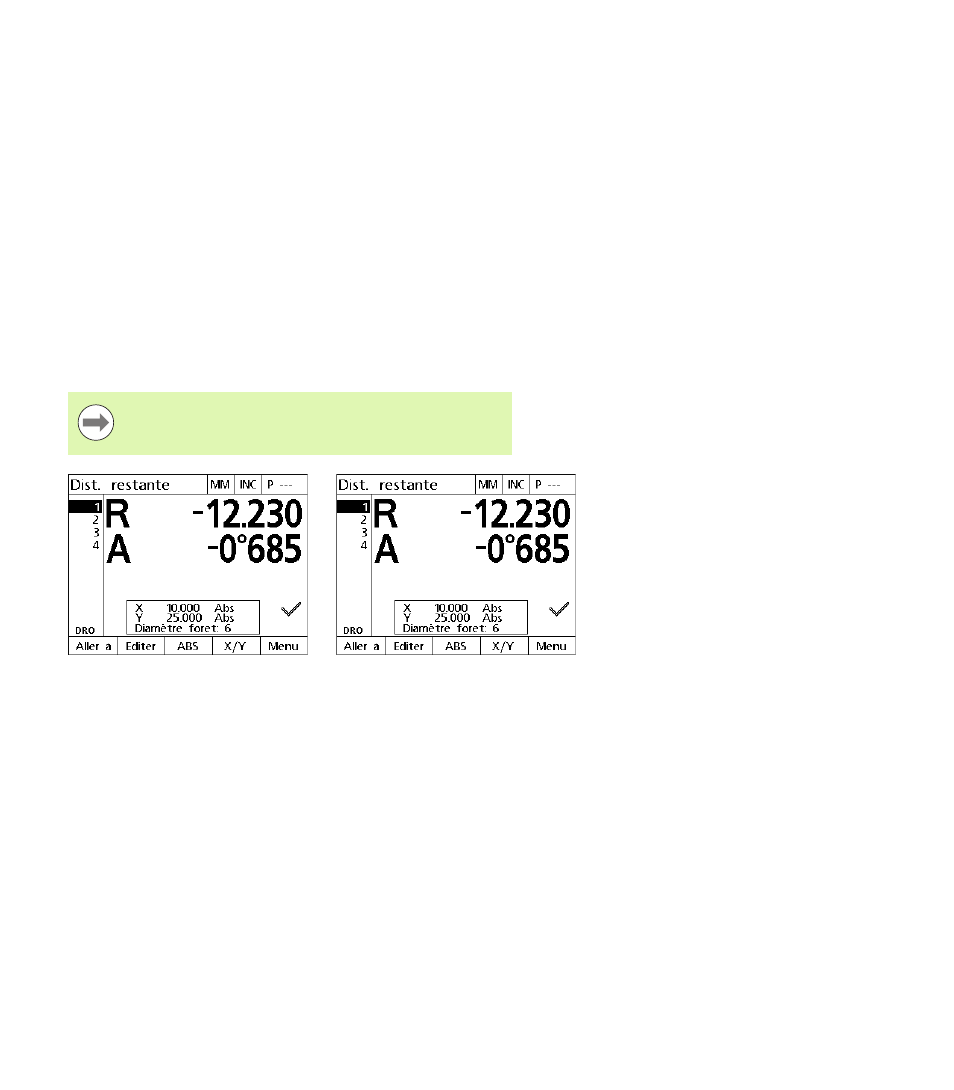

Déplacer l'outil le long de l'axe R jusqu'à
ce que l'afficheur R indique zéro Faire pivoter le bras radial jusqu'à ce que
l'afficheur A indique zéro
