28 1 Fonctionnement
1
.3 Prépar
ation pour le perçag
e Alignement d'une pièce sur un axe
Pour un perçage précis, il faut que la pièce se trouve parfaitement
alignée sur un axe. Les erreurs de positions cibles sont causées par un
mauvais alignement des pièces. Utilisez la fonction ALIGNEMENT
pour convertir les coordonnées machine en coordonnées pièce et
compenser le défaut d'alignement d'une pièce. Procédez à un
alignement de pièce chaque fois qu'une nouvelle pièce est montée.
Mesurez une droite d'alignement en palpant une arête droite de la
pièce sur l'un des axes principaux ou en palpant au moins deux avant-
trous.
Alignement de l'arête d'une pièce sur un axe
Pour aligner l'arête d'une pièce sur un axe :
 Alignez la pièce sur la table.
 Appuyez sur la softkey ORIGINE>ALIGNMT.
 Palpez au moins deux points de l'arête d'une pièce. Dans l'exemple
indiqué ici, la pièce est alignée sur l'axe X en palpant trois points de
l'arête inférieure.
 Appuyez sur la touche FINISH.
L'arête ou droite d'alignement doit être orientée dans un
angle n'excédant pas 45° par rapport à l'axe de mesure.

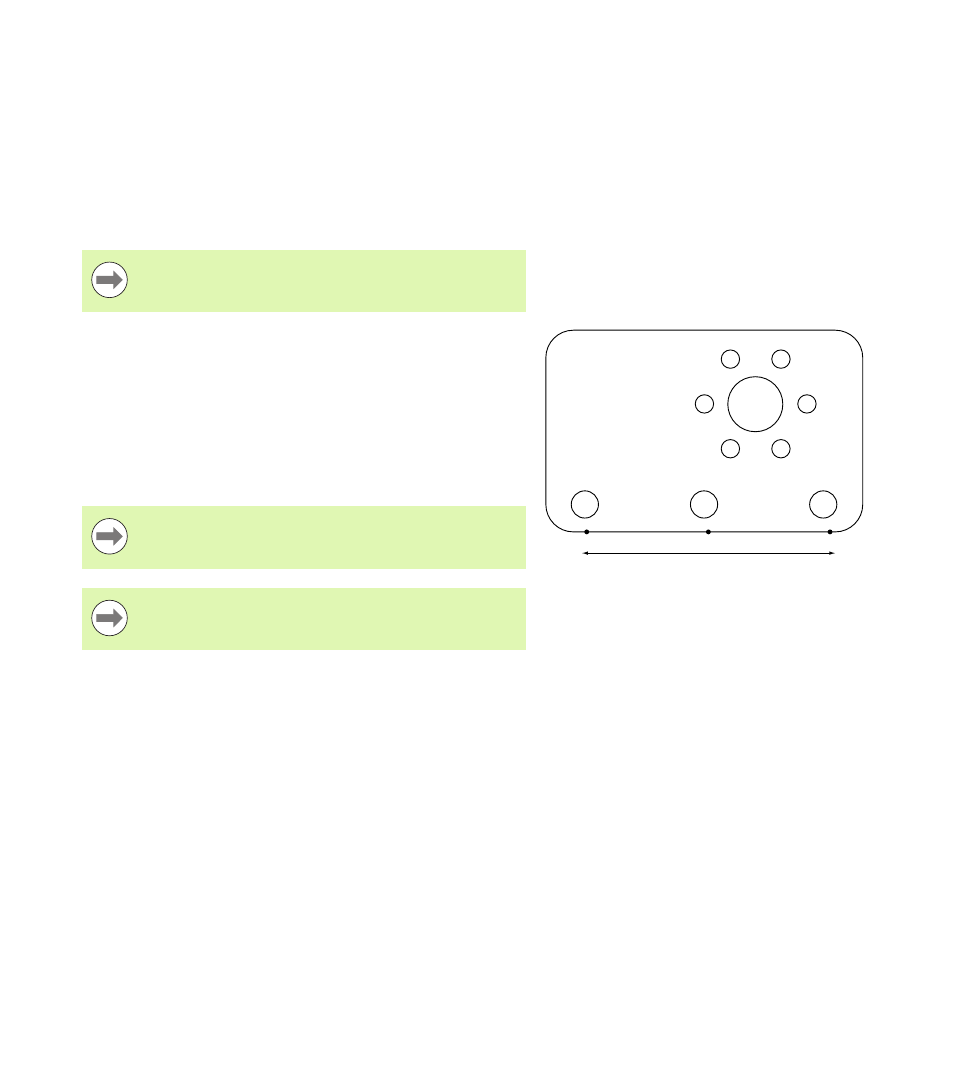

Trois points sont palpés pour aligner l'arête inférieure
d'une pièce sur l'axe X.
1 2 3
La pièce aurait aussi bien pu être alignée sur une arête
perpendiculaire à l'axe Y.
L'orientation du système de coordonnées cartésiennes
dépend du type de machine. Seul un administrateur est en
droit d'effectuer une modification (mot de passe requis).
