42 1 Fonctionnement
1
.5 M
o
tifs de pe
rç
ag
e Motif "Cercle"
Pour créer un motif "Cercle" :
 Appuyez sur la touche MENU>MOTIF>CERCLE.
 Utilisez les touches fléchées EN HAUT/EN BAS pour naviguer entre
les champs de saisie de paramètres et entrer les valeurs de
paramétrage requises pour ce motif.
 Appuyez sur la touche FINISH. Les positions de perçage du motif
sont ajoutées à la liste des positions cibles et l'écran "Position
Actuelle" s'affiche.
 Appuyez à nouveau sur la touche FINISH pour passer à la première
position de perçage du motif.

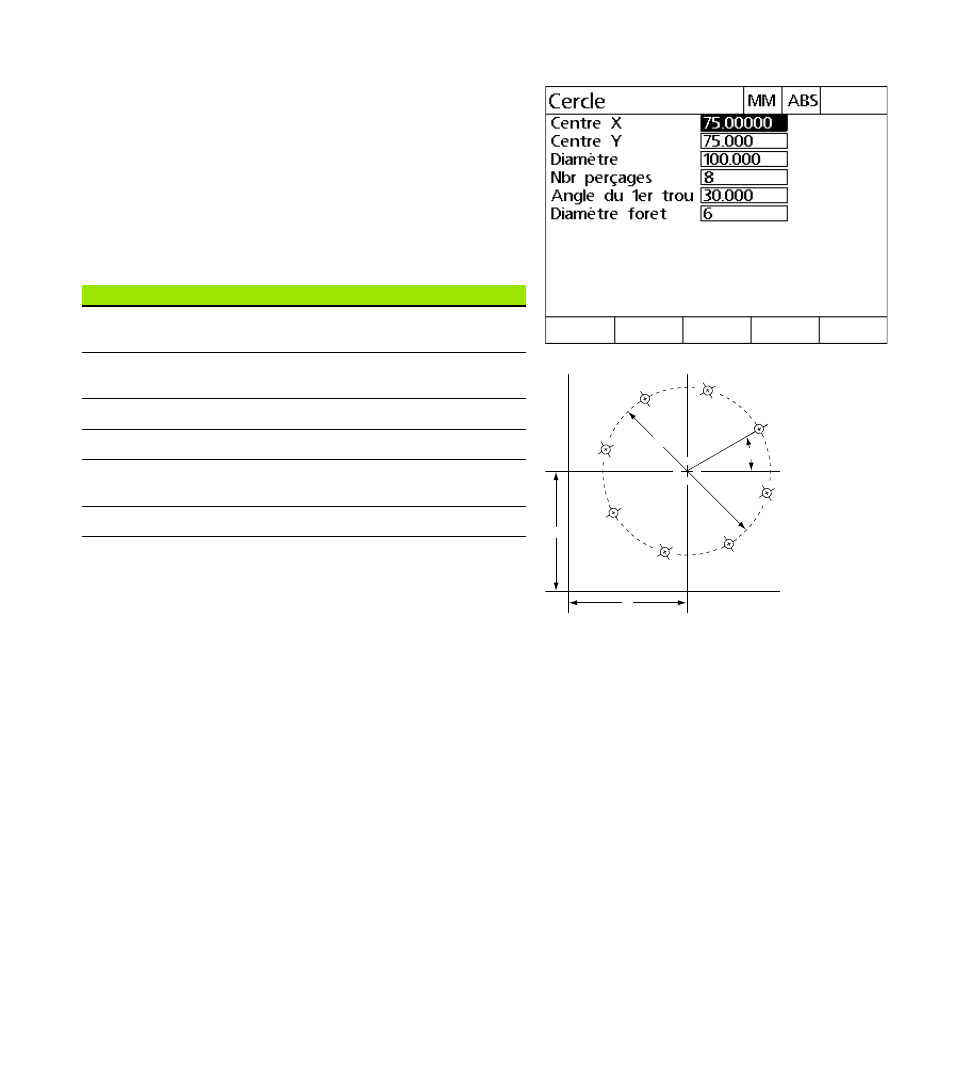

Ecran "Cercle"
Cercle de trous
Y
X
A
D
Paramètres Descriptions
Centre X Coordonnée du centre du motif sur
l'axe X.
Centre Y Coordonnée du centre du motif sur
l'axe Y.
Diamètre Diamètre du cercle du motif.
Nbr perçages Nombre de trous du motif.
Angle 1er trou Angle de rotation appliqué au premier
trou du motif par rapport à l'axe X.
Diamètre foret Diamètre du foret.
