58 2 Installation et caractéristiques techniques
2.2 Installation du matér
iel
Connexion d'une pédale ou d'un clavier de
commande à distance (en option)
La pédale et le clavier de commande à distance en option se
raccordent à la prise RJ-45 située sur le côté du ND 1200R.
On utilise généralement soit la pédale seule, soit le clavier de
commande seul. Il est cependant possible de brancher ces deux
périphériques optionnels simultanément sur un répartiteur RJ-45.
La figure ci-contre représente la prise RJ45 et le répartiteur RJ-45 :
La pédale et le clavier de commande à distance peuvent être utilisés
seuls ou ensemble :
 Commutateur à pédale (seul)
 Clavier de commande à distance (seul)
 Pédale et clavier de commande à distance
Lorsque la pédale et le clavier de commande à distance sont branchés
sur un répartiteur RJ-45, toutes les fonctions des deux appareils sont
actives. Cependant, le commutateur à pédale partage ses touches
programmables avec les touches 7 et 8 du clavier de commande à
distance. Les fonctions affectées aux deux contacts du commutateur
à pédale sont par conséquent liées aux touches 7 et 8 du clavier de la
commande à distance.
Pour connecter un commutateur à pédale ou un clavier de commande
à distance :
 Vérifiez que le ND 1200R se trouve hors tension.
 Si vous utilisez plusieurs périphériques, raccordez le répartiteur
RJ-45 à la prise RJ-45 du ND 1200R.
 Si vous utilisez plusieurs périphériques, raccordez la prise RJ-45 de
ces périphériques au répartiteur RJ-45. Si vous n'utilisez qu'un seul
périphérique, connectez directement la prise RJ-45 de ce
périphérique à la prise RJ-45 du ND 1200R.

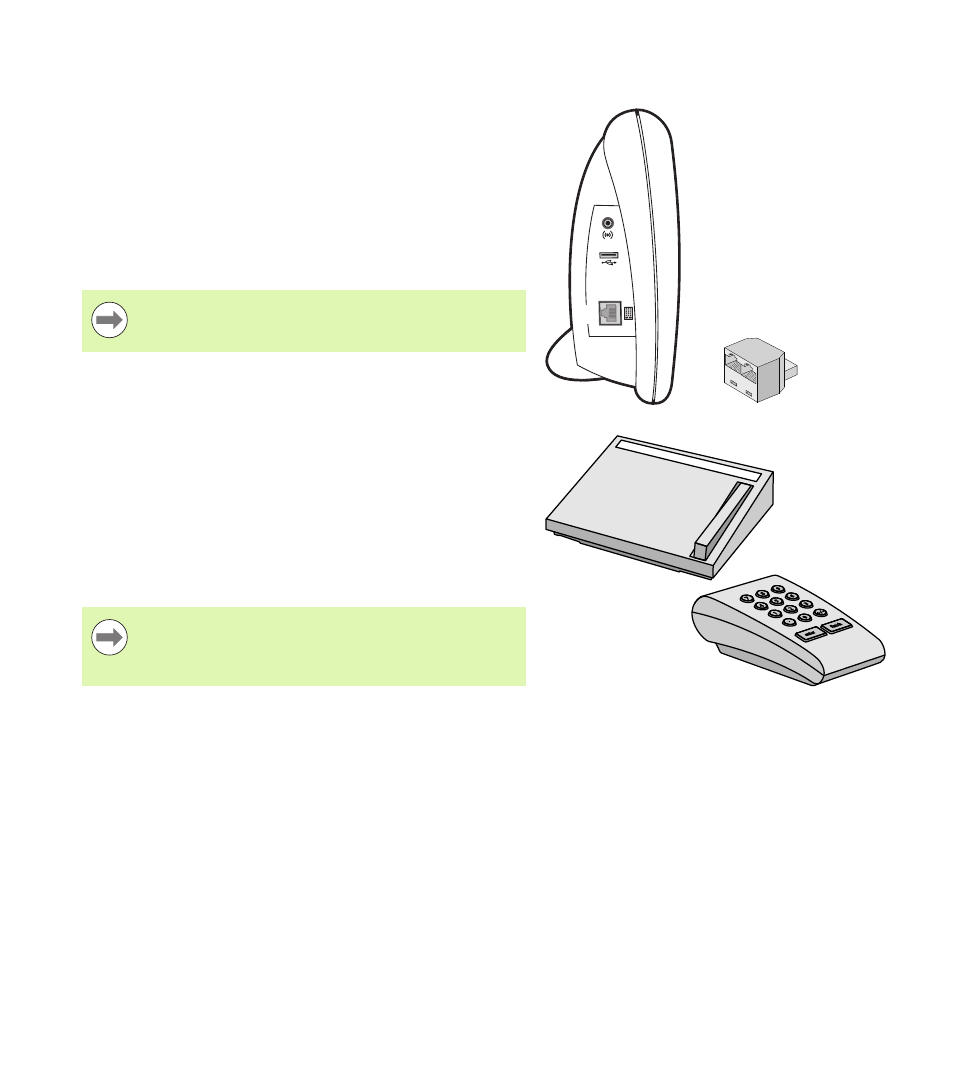

Prise RJ-45 et répartiteur RJ-45
Pédale et clavier de commande à distance en option
1
2
1 Prise RJ-45
2 Répartiteur RJ-45
Les répartiteurs RJ-45 sont disponibles dans la plupart des
magasins d'appareils électroniques.
Les touches programmables sont expliquées plus loin, au
chapitre "Configuration du logiciel - Affectation des
touches programmables". Voir "Affectation des touches
programmables" à la page 78.
