60 2 Installation et caractéristiques techniques
2.3 Configur
ation du logiciel
Menu Setup
La plupart des paramètres de fonctionnement du ND 1200R sont
configurés dans les écrans et champs de données accessibles depuis
le menu Setup. En mettant en surbrillance un des éléments de menu
à gauche de l'écran, les champs de données correspondants
s'affichent sur la partie droite.
Le menu Setup est simple d'utilisation :
 Appuyez sur la touche MENU, puis sur la softkey SETUP.
 Naviguez dans le menu avec les touches fléchées EN HAUT/EN
BAS pour mettre en surbrillance/sélectionner l'élément de menu de
votre choix.
 Passez du menu (côté gauche) aux champs de configuration (côté
droit) avec les touches fléchées A GAUCHE/A DROITE.
 Pour mettre en surbrillance le champ de données ou de sélection de
votre choix, utilisez les touches fléchées EN HAUT/EN BAS.
 Saisissez les données de configuration en utilisant le PAVE
NUMERIQUE ou choisissez un paramètre de configuration en
utilisant une des softkeys ou la liste qui s'affiche lorsque le champ
est en surbrillance.
 Appuyez sur la touche FINISH pour sauvegarder la saisie et revenir
au menu Setup.
 Appuyez à nouveau sur la touche FINISH pour revenir à l'écran
"Position Actuelle".
Vous trouverez un exemple de saisie du mot de passe d'accès aux
données de configuration à la page suivante.

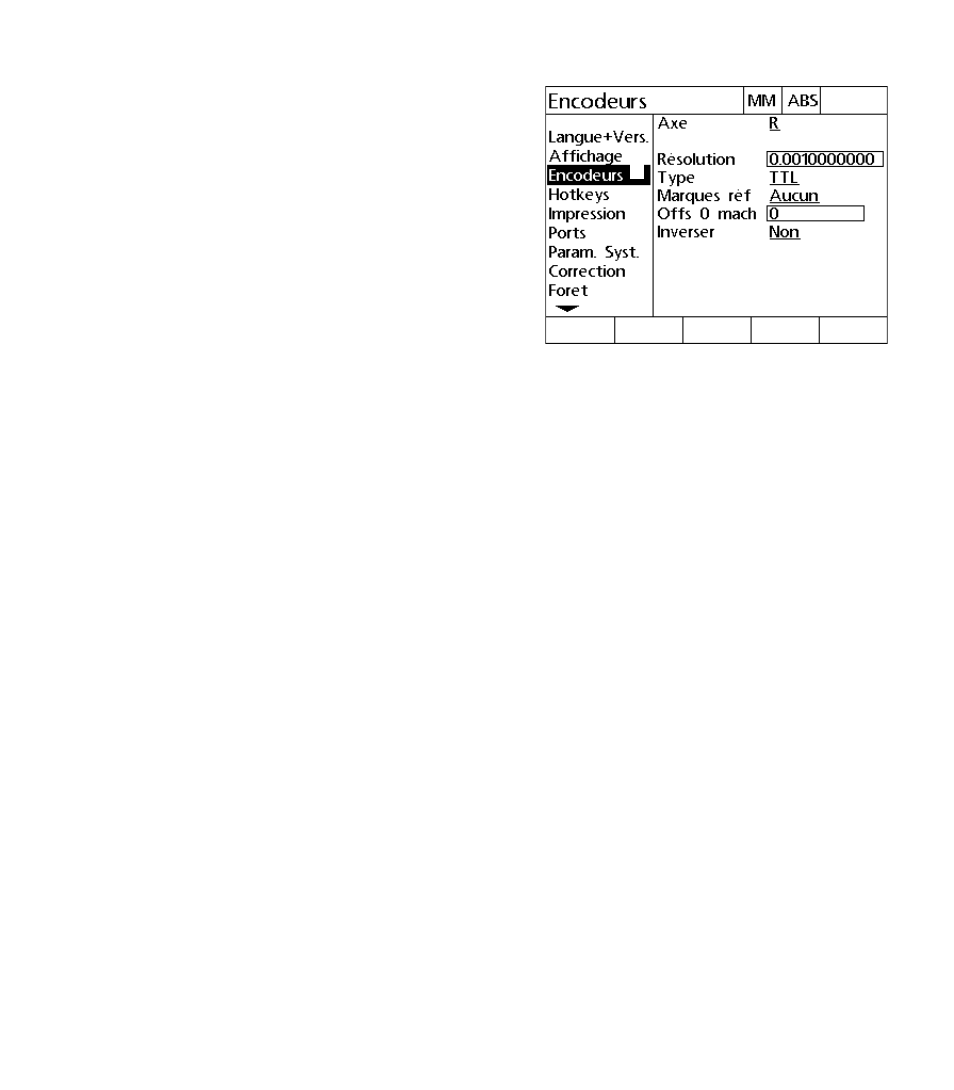

Sous-menus, champs de données et champs de
sélection du menu Setup
1
2
3
1 Elément du menu Setup : nom de l'écran de configuration
2 Champ de données de configuration : saisie des données de
configuration
3 Champ de sélection de configuration : choix de configuration
