85
Entretien

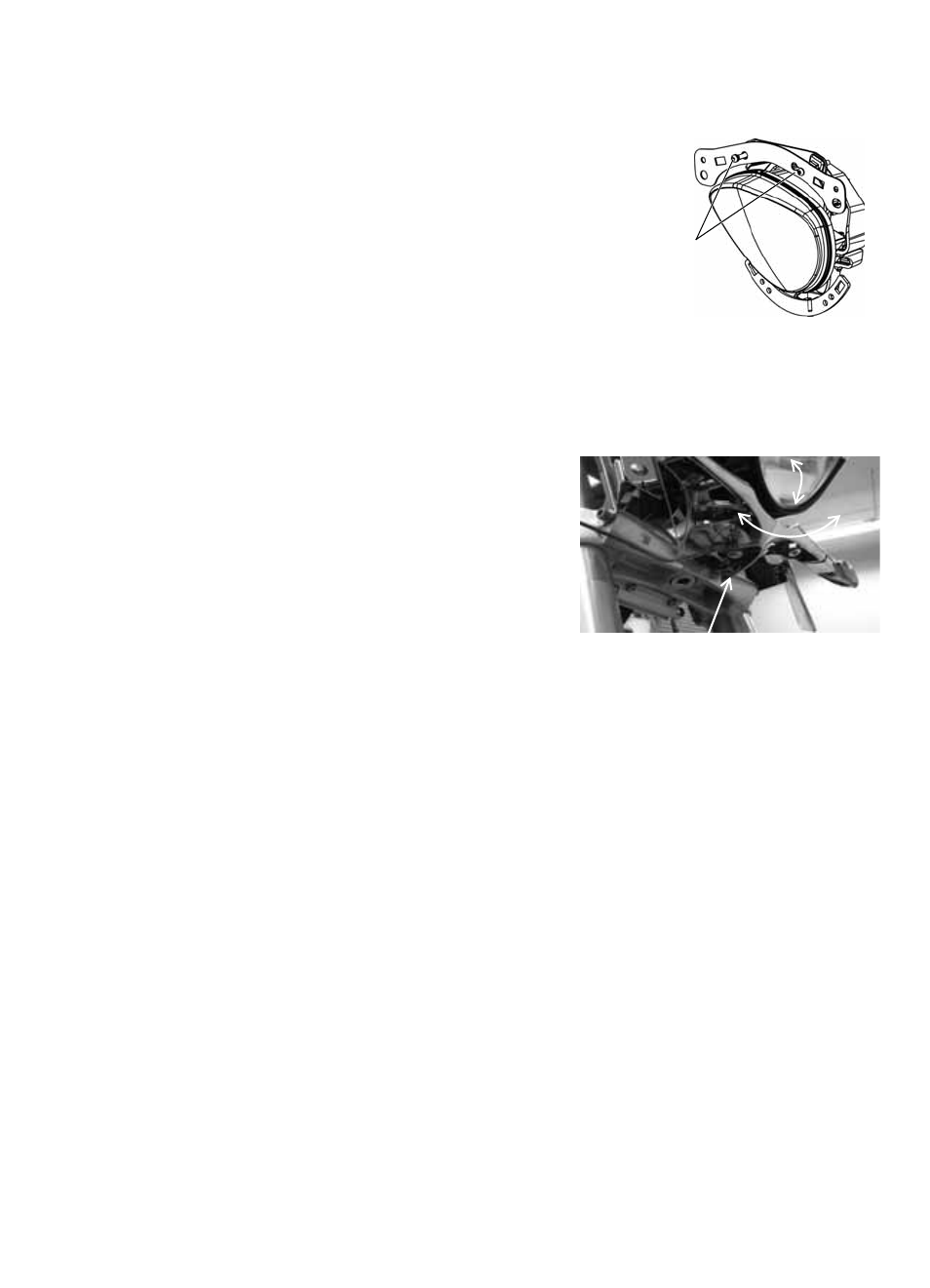

Réglage de l’orientation du phare (CROSS COUNTRY)
1. Pour régler la position verticale du phare, retirez
l’enjoliveur de phare en tirant directement vers
l’extérieur sur les bords pour dégager les attaches
à ressort. Desserrez les vis de réglage de façon
égale pour régler l’orientation du faisceau vers le
bas. Serrez les vis de réglage de façon égale pour
régler l’orientation du faisceau vers le haut.
2. Pour régler l’orientation du phare à l’horizontale,
serrez une vis et desserrez l’autre également. Le
faisceau se réglera selon la direction de la vis la
plus serrée.
3. Vérifiez la bonne hauteur du faisceau du phare.
Réglez de nouveau au besoin.
Réglage de l’orientation du phare (CROSS ROADS)
1. Pour régler le phare, desserrez l’écrou de réglage.
Réglez le phare verticalement ou horizontale-
ment.
2. Tenez le phare fermement en position en serrant
l’écrou.
Couple : 38 N·m (28 lb·pi)
3. Vérifiez la bonne hauteur du faisceau du phare.
Réglez de nouveau au besoin.
Remplacement de l’ampoule du phare
Phare à éclairage à haute intensité (CROSS COUNTRY)
Les phares à éclairage à haute intensité doivent être manipulés seulement par un technicien
qui a reçu la formation et qui porte l’équipement de protection approprié. Consultez le
Manuel d’entretien VICTORY ou un concessionnaire agréé VICTORY.
Ampoules à halogène (CROSS ROADS)
1. Débranchez le faisceau de fils situé à l’arrière du phare (levez la languette). Veillez à
tirer sur le connecteur et non sur le câblage.
Conseil : Ne touchez pas à une ampoule à halogène avec vos doigts. L’huile de la peau laisse un
résidu qui peut causer un point chaud et réduire la durée utile de l’ampoule. Si vous touchez
à l’ampoule, nettoyez-la à fond avec de l’alcool dénaturé.
2. Retirez l’ampoule grillée et installez une ampoule neuve.
3. Réinstallez le faisceau de fils.
Vis de
réglage
Écrou de réglage
