82
Entretien
Couvercles latéraux
Retirez le couvercle latéral gauche pour accéder au
module de commande électronique, au connecteur de
diagnostic et au connecteur de faisceau du châssis au
moteur.
Retirez le couvercle latéral droit pour accéder aux
fusibles, au raccord pneumatique de la suspension
arrière, dispositif de réglage du câble d’embrayage, à la
soupape de purge et au bloc de feux clignotants.
Retirez les couvercles latéraux pour accéder aux vis de
la selle.

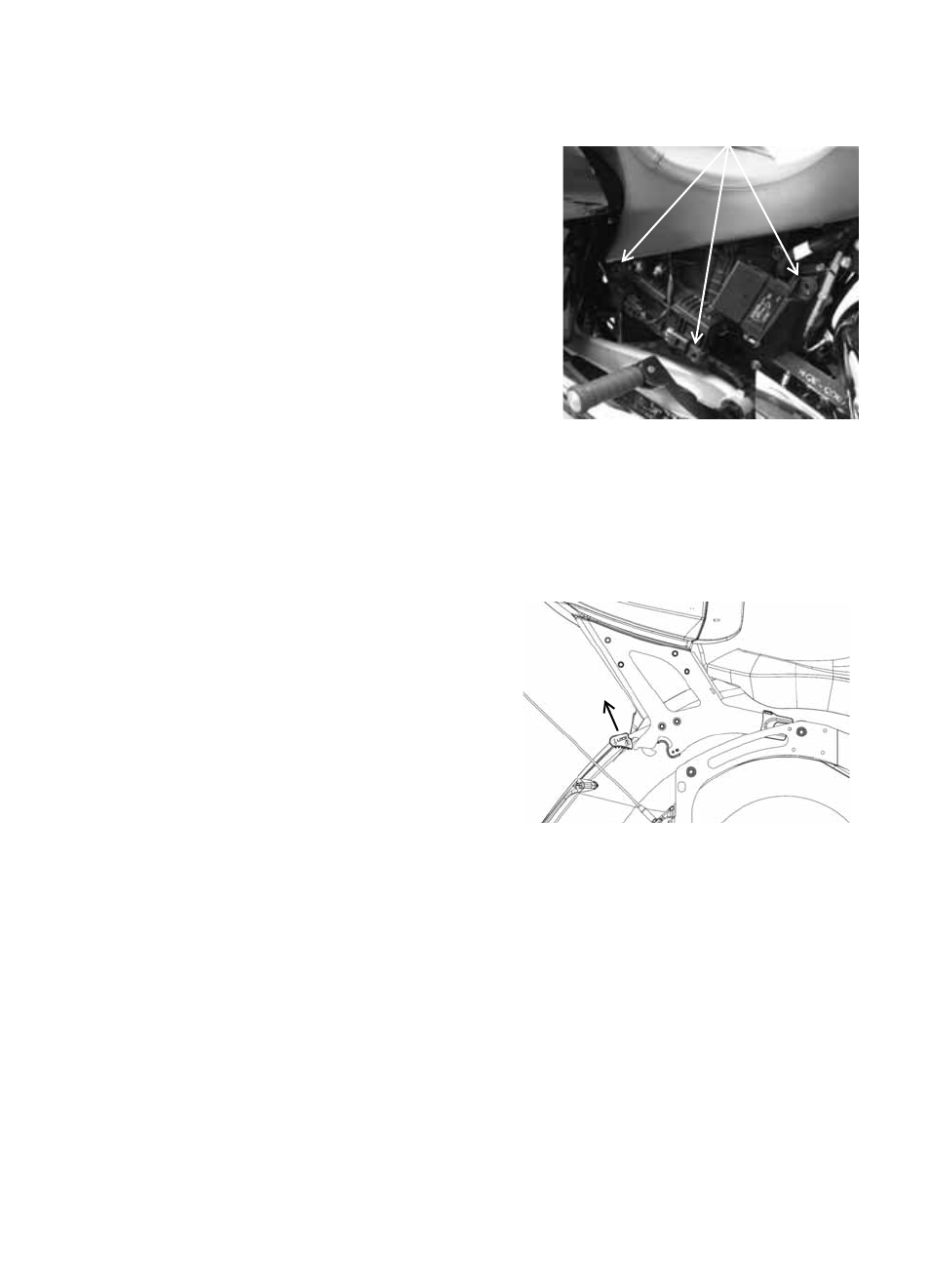

1. Sur chaque coin du couvercle latéral, tirez vers
l’extérieur pour ouvrir les trois flèches.
2. Retirez le couvercle latéral de la motocyclette.
3. Pour réinstaller le couvercle latéral, assurez-vous
que chaque passe-fils en caoutchouc est bien situé.
Alignez chaque flèche avec le passe-fils approprié
et appuyez fermement vers l’intérieur pour bien
fixer chaque flèche.
Retrait du coffre (CROSS COUNTRY TOUR)
1. Ouvrez les deux couvercles de sacoche laté-
rale. Enlevez la sacoche latérale et le couvercle
latéral gauche. Placez-les à un endroit sécuri-
taire pour prévenir les dommages aux surfaces
peintes.
2. Débranchez le faisceau électrique du coffre.
3. Tirez les deux leviers du loquet du coffre com-
plètement vers le haut pour ouvrir les loquets.
4. De l’arrière de la motocyclette, tenez le coffre
fermement des deux mains. Tirez l’ensemble
de coffre vers l’arrière pour retirer les pattes
d’appui du coffre des bagues du support de
sacoche latérale.
5. Placez l’ensemble de coffre à un endroit sécuritaire pour prévenir les dommages.
6. Réinstallez le couvercle latéral et la sacoche latérale gauche.
7. Inversez cette procédure pour réinstaller l’ensemble de coffre. Assurez-vous que les
pattes du support de coffre sont solidement fixées dans les bagues du support de sacoche
latérale. Poussez les deux leviers du loquet de coffre complètement vers le bas pour
engager les loquets. Une fois bien fixés, les boulons antivol empêchent la rotation et
l’ouverture des loquets.
AVERTISSEMENT ! Un ensemble de coffre mal verrouillé peut causer une perte de contrôle et des
blessures graves ou mortelles. Assurez-vous toujours que les loquets de coffre sont solides avant
d’utiliser la motocyclette.
Passe-fils
Ouverture
du loquet
