19

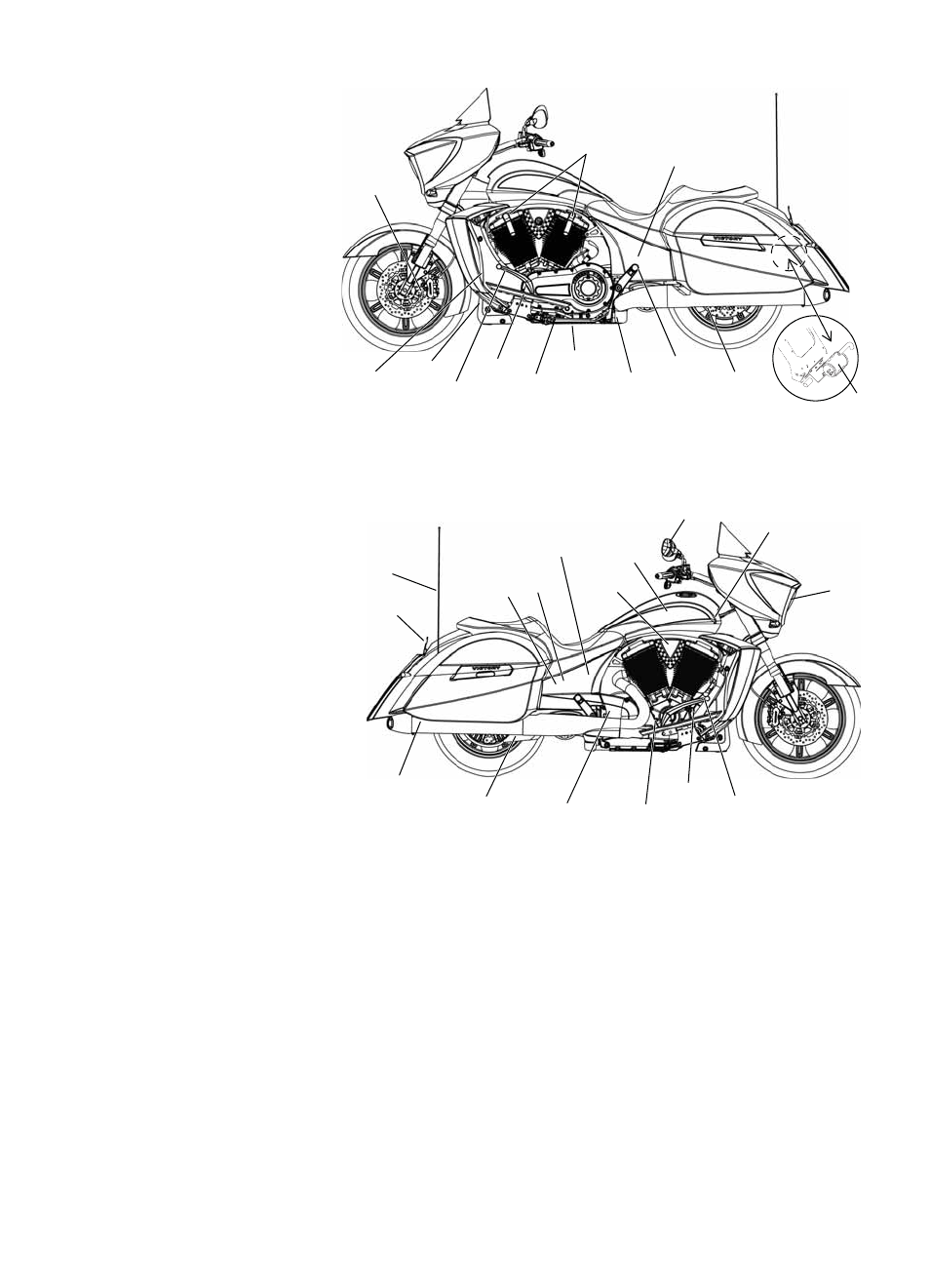

Identification
Vue du côté gauche
1.
Bougies
2.
Étrier de frein avant
3.
Refroidisseur d’huile
4.
Batterie
5.
Pédale de changement
de vitesse
6.
Repose-pied du
conducteur
7.
Béquille latérale
8.
Bouchon de vidange
d’huile
9.
Filtre à huile
10. Repose-pied du passager
11. Étrier de frein arrière
12. Absorbeur de vapeurs
de carburant
13. Connecteur de diagnostic
(sous le couvercle)
Vue du côté droit
1.
Silencieux d’échappement
2.
Garde-courroie
3.
Pignon d’entraînement
(sous le couvercle)
4.
Bouchon de remplissage/
jauge d’huile moteur
5.
Réservoir de liquide de
freins arrière
6.
Pédale de frein arrière
7.
Filtre à air
8.
Phare
9.
Rétroviseur
10. Réservoir de carburant
11. Couvercle d’accès
12. Boîte à fusibles
(sous le couvercle)
13. Fusible accessoire
(sous le couvercle)
14. Raccord à air d’amortisseur arrière (sous le couvercle)
15. Antenne radio (le cas échéant)
16. Support de plaque d’immatriculation
1
2
5
6
7
8
9
10
11
3
12
4
13
2
3
4
6
12
14
1
8
7
5
16
15
9
10
13
11
