Polaris 2013 Victory Cross Roads 8-Ball - Manuel (Page 63)

61
Entretien
Retrait du réservoir de carburant
5. La conduite de carburant est fixée sur le faisceau
de fils principal avec une attache de câble. Ne
coupez ou n’enlevez pas l’attache de câble.
Pivotez la partie arrière du réservoir vers le haut
pour accéder à la base du réservoir. Soutenez la
partie arrière dans cette position.
6. Repérez le connecteur électrique du faisceau de
pompe situé sous le réservoir. Prudemment, levez
la languette et débranchez le faisceau.
7. Si vous faites l’entretien du filtre à air, ignorez
cette étape. Si vous installez un nouveau réser-
voir ou faites l’entretien de la pompe à carburant,
débranchez les conduites d’aération et de drai-
nage situées à la base du réservoir de carburant.
8. Débranchez la conduite de carburant de la pompe
à carburant en serrant les deux languettes de déga-
gement de raccord simultanément. Glissez délica-
tement la conduite de carburant hors du raccord.
9. Installez l’outil de fixation du raccord du réser-
voir de carburant dans le raccord de la pompe à
carburant pour protéger le raccord et prévenir la
fuite de carburant du réservoir.
AVIS : N’appuyez PAS le réservoir de carburant sur le
châssis en le retirant. Cela pourrait endommager le
raccord de la pompe à carburant.
10. Soulevez l’arrière du réservoir de carburant car le
jeu à l’avant du réservoir dégagera suffisamment
d’espace pour le raccord de conduite de carbu-
rant sous le réservoir.
11. L’arrière du réservoir de carburant étant soulevé,
glissez le réservoir vers l’arrière avec précaution
jusqu’à ce qu’il se dégage des supports avant.
Une fois le réservoir de carburant dégagé des
supports avant, soulevez-le en l’éloignant du
châssis. Réinstallez les isolants avant s’ils se sont
déplacés.

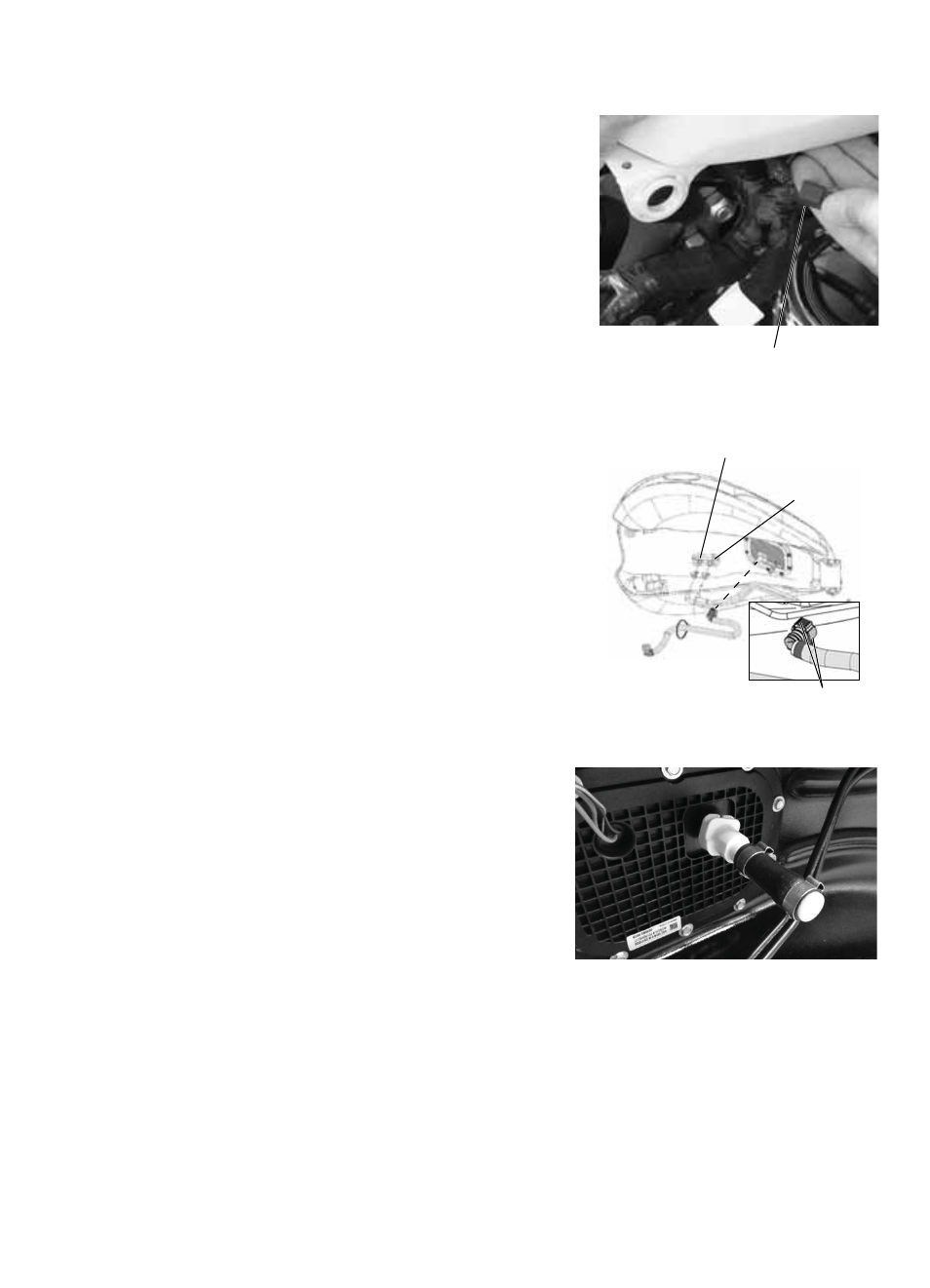

Étape 6
Levez la languette pour débrancher
Étape 8
Serrez les languettes.
Étape 7
Conduite d’aération
Conduite de
drainage
Étape 9
