TILISATION DE L
’
APPAREIL
CAS DES VERSIONS MIXTES AVEC VENTILATEUR

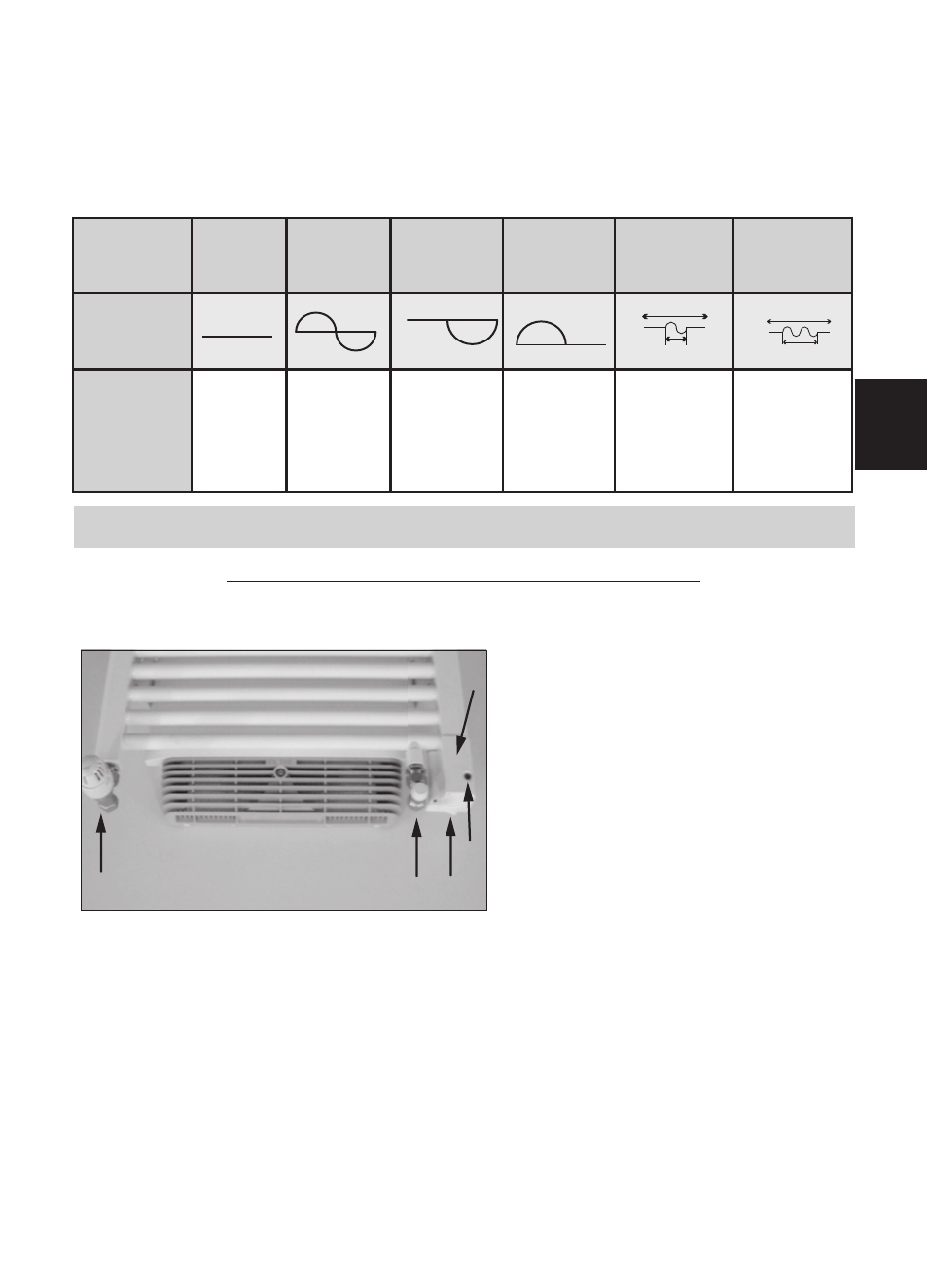

1) Description de la partie inférieure de l’appareil.
2) Utilisation en électrique POSITION ETE: le circuit de chauffage central ne fonctionne pas.
L’interrupteur A est sur la position I. Le voyant
B
est allumé, la résistance chauffante intégrée dans
l’appareil est alimentée. Le robinet d’alimentation C doit être fermé. Le robinet de retour chau-
dière D doit rester ouvert.
3) Utilisation en chauffage central POSITION HIVER: le circuit de chauffage central fonctionne.
L’interrupteur A est sur la position O. Le voyant
B
est éteint, la résistance chauffante intégrée dans
l’appareil n’est pas alimentée. Le robinet d’alimentation C doit être ouvert. Le robinet de retour
chaudière D doit rester ouvert.
5) Programmation
L’appareil peut être commandé à distance si son fil pilote est raccordé à un appareil équipé d’un pro-
grammateur, à une centrale de programmation ou à un gestionnaire d’énergie.
Tableau des ordres que l’appareil peut recevoir sur son fil pilote
(à mesurer entre le fil pilote et le neutre).
A
Interrupteur permettant d’alimenter la
résistance chauffante intégrée à l’appa-
reil.
B
Voyant permettant de visualiser l’ali-
mentation ou non de la résistance
chauffante (état de l’interrupteur A).
C
Robinet d’alimentation permettant l’en-
trée de l’eau chaude du chauffage cen-
tral. Il peut être thermostatique ou non
suivant votre choix.
D
Robinet de sortie de l’eau chaude.
La pression de service ne doit pas dépasser 4 bars.
E
Capot inférieur.
D
C
A
B
E
CONFORT
ECO
HORS GEL
ARRET DU
CHAUFFAGE
DELESTAGE
CONFORT
-1°C
CONFORT
-2°C
SIGNAL A
TRANS-
METTRE
MESURE
ENTRE LE
FIL PILOTE
ET LE
NEUTRE
0 Volt
230 Volt
-115 Volts
négative
+115 Volts
positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''
F
