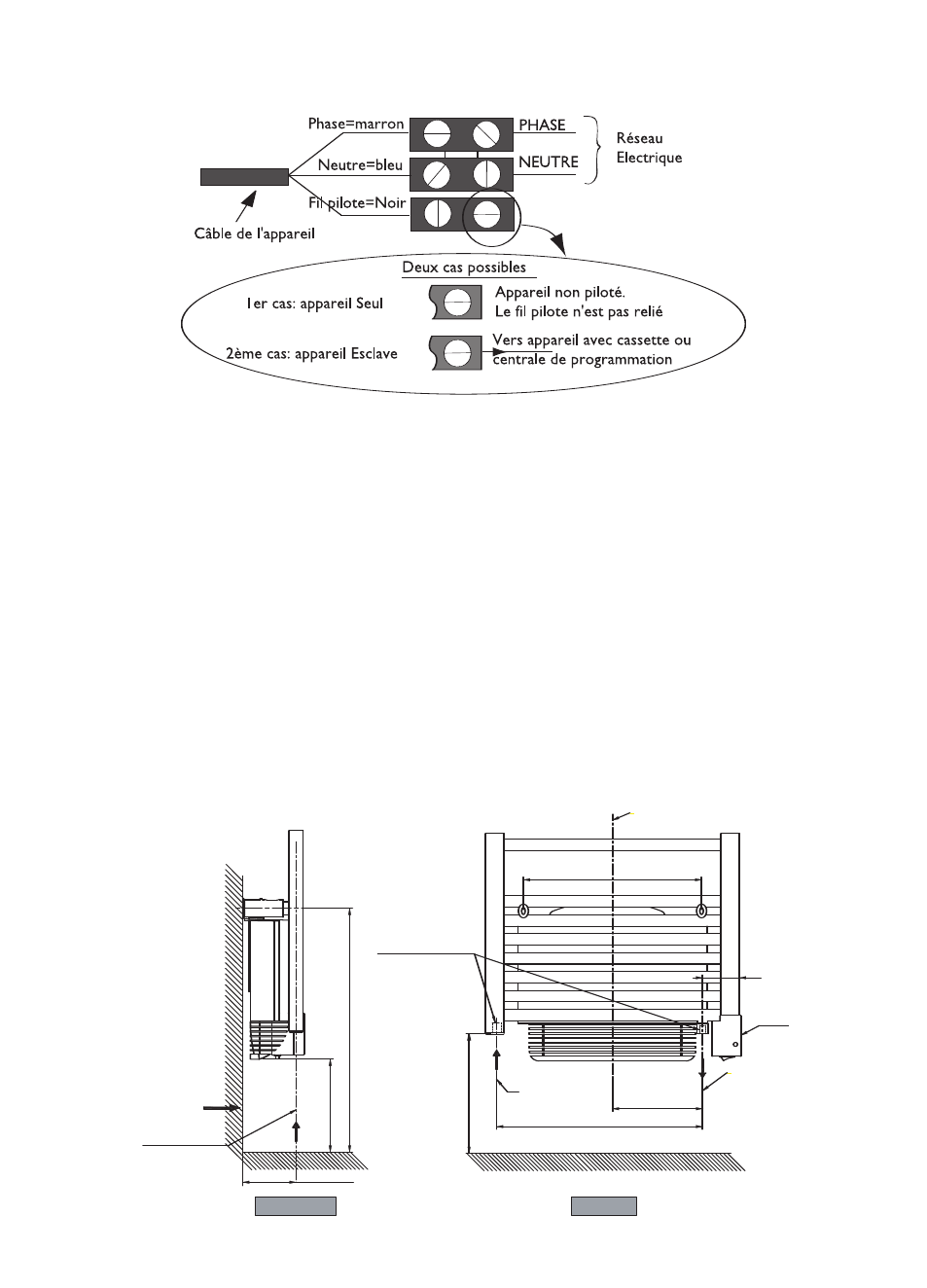

3) Comment raccorder électriquement l’appareil ?
- L’appareil doit être alimenté en 230 V 50Hz.
- Le raccordement au secteur se fera à l’aide du câble de l’appareil par l’intermédiaire d’un boîtier de
raccordement. Dans des locaux humides comme les salles d’eau et les cuisines, il faut installer le
boîtier de raccordement au moins à 25 cm du sol. - L’installation doit être équipée d’un disposi-
tif de coupure omnipolaire ayant une distance d’ouverture de contact d’au moins 3 mm.
- Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote de l’appareil (noir) à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d’éviter un danger.
- Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.
4) Comment raccorder hydrauliquement la version mixte ?
Pour le raccordement eau chaude, la version mixte comporte 2 orifices taraudés 1/2 Gaz 15/21 F
(piquages Entrée d’eau et Sortie d’eau) situés en bas.
Respectez le sens de circulation ainsi que les valeurs précisées sur le schéma ci-dessous.
RACCORDEMENT
PAR LE MUR
RACCORDEMENT
PAR LE SOL
CAPOT
Orifices taraudés
1/2 GAZ 15/21 F
ENTREE D'EAU
1/2 GAZ 15/21 F
mini
122 maxi
115
m
in
i
52
5
m
in
i
20
0
m
in
i
25
9 195
446
80
MILIEU APPAREIL
SORTIE D'EAU
1/2 GAZ 15/21 F
386
VUE AVANT VUE DE COTE
