Page 46
Unité extérieure RVD 683 DC AT
3
5
A
B
9
7
6
C
10
4
F
D
1
2
8
11

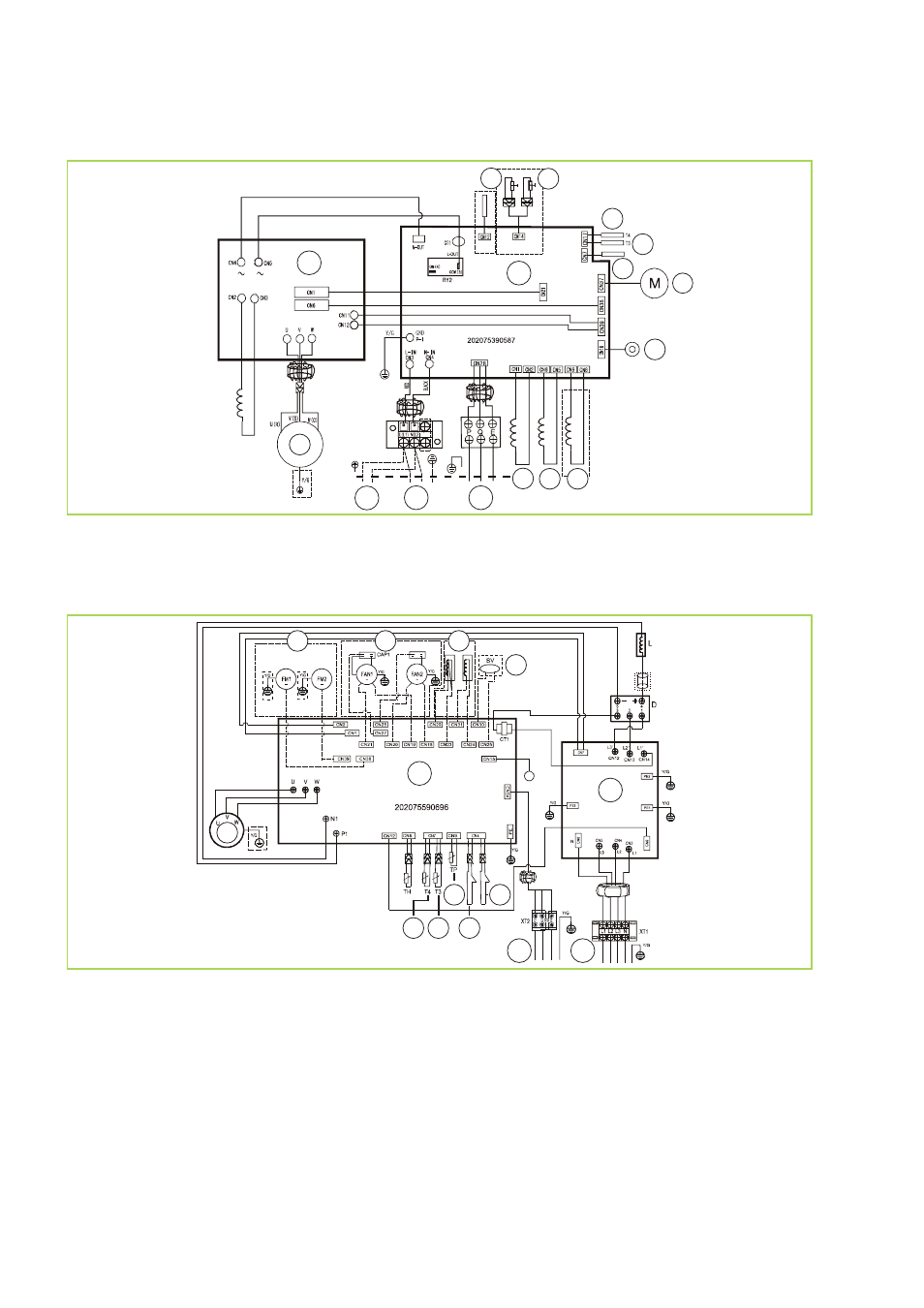

Fig. 69: Schéma des connexions électriques RVD 683 DC AT
Unité extérieure RVD 1053 DC AT
1
2
5
A
E
9
C
F
14
13
12
8
3 4
Fig. 70: Schéma des connexions électriques RVD 1053 DC AT
A : Entrée
B : Unité intérieure
C : Platine principale
D : Platine inverter
E : Plaque de puissance
F : Câble de communication de l'unité intérieure
1 :
Commutateur basse pression
2 :
Commutateur haute pression
3 :
Capteur de la température extérieure
4 :
Capteur de température du condenseur
5 :
Capteur de gaz chaud
6 :
Climatiseur - Moteur du ventilateur
7 :
Électrovanne électronique
8 :
Compresseur
9 :
Vanne 4 voies
10 : Chauffage 1
11 : Chauffage 2 (en option)
12 : Ventilateur du climatiseur (version CC)
13 : Ventilateur du climatiseur (version CA)
14 : Chauffage de carter de vilebrequin
